Festivals anlæg og Boombox DIY system forslag

PartyMotor 3 er så simpelt som det kan blive og oplagt til hvis der skal bygges noget i sidste øjeblik inden der skal festes. I kombination med din lokale tømmerhandel og auto tilbehørs forretnings såsom T-Hansen, kan du med disse dele hurtigt komme godt i mål med : Bluetooth med god rækkevide Fornuftigt forbrug på batteriet God lyd Kan tåle at være med udenfor Nemt og hurtigt at bygge Det er et par hårdføre 6x9” bilhøjttalere fra Earthquakes TNT serie der skal kobles til en ZX1002 klasse D forstærker med indbygget bluetooth, herudover er det et 12volts batteri, forbindelser og kassen til at montere det hele i. Kassens størrelse er ikke super afgørende, men jeg vil forslå 65cm x 25cm x 20cm og vil forslå MDF eller krydsfiner 12mm til 19mm. Skabeloner til at lave hullerne kommer med i kassen til højttalerne. På forstærkeren kan du justere volume, bas og diskant. Volume knappen fungere også som tænd/sluk knap. Lav en åbning i kassen hvor lige præcis frontpladen fra forstærkeren kan komme ud igennem. En anden mulig for at montere forstærkeren er at montere den til denne terminalplade og så montere den i kabinettet. Højttalerne kommer med beskyttelsesgitre. Det du skal bruge ud over delene fra os er - 12volts Batteri, jo flere AH batteriet er på jo flere spilletimer. Minimum 7 ah til 1 dags brug (auto tilbehørs forretning eks T.Hansen) - Bil lader til at lade batteriet (auto tilbehørs forretning eks T.Hansen) - Evt batteri terminaler til at forbinde batteriet med ledninger, som vil variere med valget af batteri (auto tilbehørs forretning eks T.Hansen) - 20 ampere fladsikring og sikringsholder (auto tilbehørs forretning eks T.Hansen) - Træ til kabinettet krydsfiner eller MDF (trælasten) - Lim og skruer til at samle kabinettet med (trælasten) Her er forbindelserne Ladestikket der er vist i midten kommer med ledning på som vist her nendenfor Således der ikke er behov for lodning

Læs mere mindre

DoomBox TNT er oplagt hvis du ønsker dyb bas uden det fylder alt for meget, og det stadig kan spille op til en fest. Hertil er den super simpel at opbygge ved der ikke er delefilter, samt forstærkeren har alt sammenbygget i forhold til signalvejen. Igennem den effektive S220H forstærker har du lavt varme tab og dermed effektiv overfor batteri drift, men siden den kan levere så meget effekt til højttalerne bliver det til trods for den super gode virkningsgrad løber det alligevel op i 18 ampere i max strøm og derfor skal du overveje en god størrelse til dine batterier. Højttalerenhederne er fra Earthquake-sounds TNT serie som har et fedt punch og dejlig dyb bas. Hertil er de vandafvisende og oplagte til at tage med på festival. Det give et super simpelt system hvor du blot forbinder hver højttaler til en udgang og montere dem i kassen, ingen lodning eller delefilter beregning. I billedet er der en sikring monteret ved plus polen på det ene batteri som jeg vil anbefale at sætte til 20 til 30 ampere. Det kaldes en fladsikring og her kan du købe både holder og sikring hos T.Hansen hvor det er også er oplagt at købe batterierne. Laderen vist er en Branford batterilader der kan lade med 24volt og købes hos Harald Nyborg I fest gear skal du regne med et forbrug fra batteriet på 4,5ah, som vil sige 1stk 45ah batteri vil være spist på ca 10 timer, derfor skal der 2stk batterier i serie, først og fremmest for at give forstærkeren en spænding på 24volt i alt og det vil samtidig medføre at opnå den samme lydstyrke på en lavere strøm fra hvert batteri og dermed fordoble spille tiden samt opnå højere max SPL når man ønsker det. Ønsker du flere dages spilletid vil du skulle bruge større batterier, med 90ah batterier vil du yderligere fordoble spilletiden. Kassen skal inddeles i rum som vist i tegningen nedenfor. De 2stk T-693 højttalere kan dele rum hvis du ønsker en anden opbygning, men det er vigtigt at subwooferen har sit eget rum, ellers vil den trække de 2 andre akustisk der vil få det hele til at lyde dårligt. De 2 mellemvægge skal placeres så tæt på T-693 højttalerne som muligt for at give så meget plads som muligt til subwoofer enheden. Dæmpeulden deles i 2 stykker der trækkes ud så det er løst som candyfloss og så stikkes det ind i rummet bag hver sin 6x9" højttaler, subwooferens kammer skal ikke ha dæmpeuld. Batterierne monteres helst i hver af de yderste kamre, men det er sjældent praktisk så det er nødvendigt at placere dem i subwooferens kammer. Vil du op og placere 2stk 90ah batterier i det kammer vil jeg anbefale at lave kassen tilsvarende større for ikke at tabe for meget bas i forhold til den volume de store batterier tager væk fra subwooferen. Forstærkeren vil jeg anbefale at placere i det ene højttalerkammer i stedet for subwoofer kammeret. Det skyldes at der bliver så meget tryk i subwoofere kammeret at det kan komme til fløjte fra hullerne ved knapperne, der bliver virkelig flyttet noget luft. Den ideele plade at lave den i er Birkefiner som er det typisk en fin PA højttaler er lavet i. Men det er en relativ dyr plade og lydmæssigt er en MDF plade minst lige så god. Så får den noget maling der beskytter den lidt er det et fint valg. Med det sagt er økonomien til det er Birkefiner en lettere plade udover at være mere vejrbestandig. Tegningen er lavet udfra en pladetykkelse på 19mm, og her kan du gå ned til 15mm men jeg vil anbefale at montere afstivning i subwoofer kammeret imellem både top og bund, samt imellem de 2 mellemvægge for at ikke at det skal vibrerer for meget fra kabinettet.

Læs mere mindre

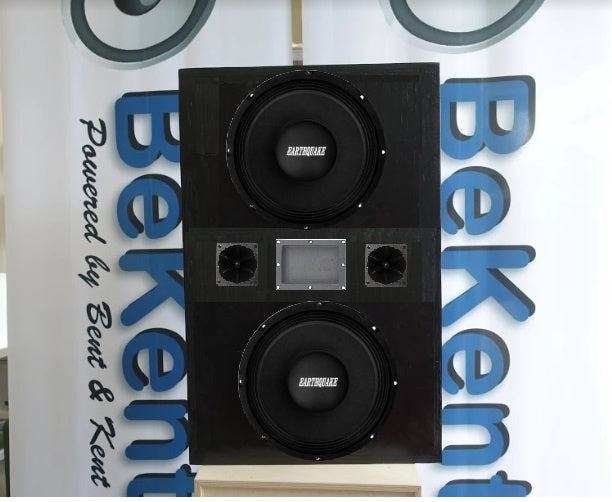

Kompakt og op til 117dB i lydtryk Dette system forslag er kompakt, har fed bas og naturligvis effektivt som et festivals anlæg skal være. Bluetooth, batteridrevet mobilt anlæg. Sound camp 4mk6 er et system forslag der kommer tæt på soundboks performance på budget, den har et tilsvarende kompakt design og effektiv drift på batteriet Du kan vælge varer til og fra alt afhængig om du allerede ligger inde med nogle af delene eller eksempelvis ikke har behov for at drive via batteri. Som basrefleks skal der monteres 2 basrefleksrør i hver side så ialt 4 stk. For at holde bygge omkostningen lav forslår vi først og fremmest 2stk Piezo 2 diskanter og dermed skal der ikke bruges delefilter og så er det også sparet væk uden at miste lydtryk. Ladningen af batteriet kan du også lave med en bil-lader frem for at bruge batteri lade modulet, det vil gøre selve systemet mere simpelt til batteri drift og i den forbindelse vil du ikke ha behov for strømforsyningen. Der er et batteri i valget af varer som er et deep cycle batteri som er dejligt robust overfor afladninger som et almindeligt bil batteri nemt kan bryde sammen på hvis du kommer ned under 11 volt. Men der er ikke noget til hindre for at bruge et bil batteri i stedet og ha noget mere kapacitet da bil batterier fåes billigere i forhold til mængden af AH. Med andre ord du kan måske finde et bil batteri på 4x så mange AH og dermed ha meget længere batteri tid, du skal blot være mere varsom overfor at komme for lavt med din spænding og så bliver din boombox også en del tungere, men er den på en trækvogn betyder det måske ikke så meget. Det der afgører kapaciteten på et 12volts batteri er hvor mange AH (ampere timer) det er på, så jo højere det tal er jo længere kan du spille op. Den anden faktor til at spille i lang tid er hvor langt ned i spænding (volt) det pågældende batteri kan tåle at gå ned i. Her er lithium batterier generelt rigtig gode men det er generelt dyrt at skabe et højt antal AH. Siden forstærker boardet er tiltænkt 24volt er der her nedenfor anvist hvordan du kobler 2 batterier i serie for at få 24 volt Du kan også gøre det ekstra simpelt ved at køre 12volt som tegningen nedenfor viser. Dog skal du ha i tankerne at du taber ca 3dB i lydtryk ved at effekten på forstærker udgangene bliver halveret.     Det er vigtigt at notere at det er et nyt forstærker modul som ikke har den samme type frontplade som den vist i guiden og her kan det evt være en ide at bruge vores ABS plast monteringsplade aom er vist nedenfor til at montere forstærkerens knapper igennem og lime forstærkeren fast til den monteringsplade. Kraftfuld 2 kanals forstærker med bluetooth 2 x 100 watt Vi har valgt vores meget højtydende og strømbesparende digital forstærker som er nem at montere og spiller overraskende godt. Den er naturligvis digital og med indbygget bluetooth modtager. Derudover har den phonostik og i byggesættet medfølger der et adapter kabel fra phono til mini jackstik så du nemt kan tilslutte din mobil eller anden enhed med dit musik.   Læs mere om forstærkeren ved trykke linket her Nedenfor kan du se forbindelserne for strøm og højttalere, og du kan forbinde begge dele med 0,75mm2 kabel som er en fin tykkelse til bære strøm og give god forbindelse til højttalerne. DC stikket som er vist til lade modulet medfølger vores ny forstærker   Sikringen i opstillingen sidder for at beskytte batteriet og er derfor sikkerhedsmæssigt meget vigtig. Det der kan ske uden den sikring er at der opstår en kortslutning på tværs af polerne (plus og minus) der vil få batteriet til at blive super varmt og potentielt udvikle en gas der så kan blive fanget inde i kassen, og den gas kan eksplodere hvis en gnist som med stor sandsynlighed i det scenarie dannes. Derfor er det bedste at placere sikringen så tæt på plus fra batteriet og fra den anden side af sikringen forbindes alt der skal bruge strøm. Polaritet er super vigtig når det handler om DC strømme som disse. Forbindes forstærkeren modsat anvisningen er der stor sandsynlighed for at den ikke overlever det og det samme gælder step-up konverter og batteri lade modul.   Som du kan se i billedet nedenfor er kassen kun 66,4cm x 41,4cm x 30cm så laves den i birkefiner er den let at tage med. Prisen inkludere ikke kabinettet og batteri, det skal købes ved siden af og hvor vi anbefaler lokalt grundet størrelsen og vægten. Pladerne der skal skæres ud og som er baseret på 18mm birkefiner: 2stk 30cm x 45cm 2stk 66,4cm x 41,4cm 2stk 66,4 cm x 30cm

Læs mere mindre

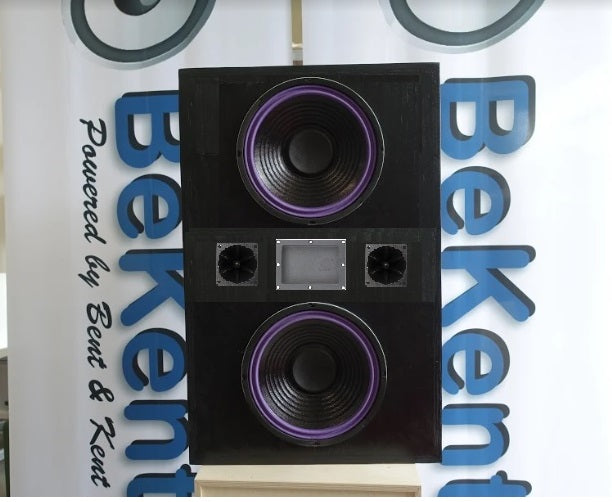

Kompakt og op til 117dB i lydtryk Dette system forslag er kompakt, har fed bas og naturligvis effektivt som et festivals anlæg skal være. Bluetooth, batteridrevet mobilt anlæg. Sound camp 4mk5 er et system forslag der kommer tæt på soundboks performance på budget, den har et tilsvarende kompakt design og effektiv drift på batteriet Du kan vælge varer til og fra alt afhængig om du allerede ligger inde med nogle af delene eller eksempelvis ikke har behov for at drive via batteri. Basenhederne SP-252C er coated imod væske og er i denne nye version er kabinettet lavet om til basrefleks og selve enheden har ændret sig en anelse fra fabrikanten ved at dens qts værdi er faldet og dermed blevet mere egnet til basrefleks og det banede vej for et lidt mere effektivt system i bassen. Som basrefleks skal der monteres 2 basrefleksrør i hver side så ialt 4 stk. For at holde bygge omkostningen lav forslår vi først og fremmest 2stk Piezo 2 diskanter og dermed skal der ikke bruges delefilter og så er det også sparet væk uden at miste lydtryk. Det vil helt sikkert give en pænere lyd med et par dome diskanter og delefiltre og her er et forslag til det i stedet for Piezo diskanterne. Ladningen af batteriet kan du også lave med en bil-lader frem for at bruge batteri lade modulet, det vil gøre selve systemet mere simpelt til batteri drift og i den forbindelse vil du ikke ha behov for strømforsyningen. Der er et batteri i valget af varer som er et deep cycle batteri som er dejligt robust overfor afladninger som et almindeligt bil batteri nemt kan bryde sammen på hvis du kommer ned under 11 volt. Men der er ikke noget til hindre for at bruge et bil batteri i stedet og ha noget mere kapacitet da bil batterier fåes billigere i forhold til mængden af AH. Med andre ord du kan måske finde et bil batteri på 4x så mange AH og dermed ha meget længere batteri tid, du skal blot være mere varsom overfor at komme for lavt med din spænding og så bliver din boombox også en del tungere, men er den på en trækvogn betyder det måske ikke så meget. Det der afgører kapaciteten på et 12volts batteri er hvor mange AH (ampere timer) det er på, så jo højere det tal er jo længere kan du spille op. Den anden faktor til at spille i lang tid er hvor langt ned i spænding (volt) det pågældende batteri kan tåle at gå ned i. Her er lithium batterier generelt rigtig gode men det er generelt dyrt at skabe et højt antal AH. Siden forstærker boardet er tiltænkt 24volt er der her nedenfor anvist hvordan du kobler 2 batterier i serie for at få 24 volt Du kan også gøre det ekstra simpelt ved at køre 12volt som tegningen nedenfor viser. Dog skal du ha i tankerne at du taber ca 3dB i lydtryk ved at effekten på forstærker udgangene bliver halveret.     Det er vigtigt at notere at det er et nyt forstærker modul som ikke har den samme type frontplade som den vist i guiden og her kan det evt være en ide at bruge vores ABS plast monteringsplade aom er vist nedenfor til at montere forstærkerens knapper igennem og lime forstærkeren fast til den monteringsplade. Kraftfuld 2 kanals forstærker med bluetooth 2 x 100 watt Vi har valgt vores meget højtydende og strømbesparende digital forstærker som er nem at montere og spiller overraskende godt. Den er naturligvis digital og med indbygget bluetooth modtager. Derudover har den phonostik og i byggesættet medfølger der et adapter kabel fra phono til mini jackstik så du nemt kan tilslutte din mobil eller anden enhed med dit musik.   Læs mere om forstærkeren ved trykke linket her Nedenfor kan du se forbindelserne for strøm og højttalere, og du kan forbinde begge dele med 0,75mm2 kabel som er en fin tykkelse til bære strøm og give god forbindelse til højttalerne. DC stikket som er vist til lade modulet medfølger vores ny forstærker   Sikringen i opstillingen sidder for at beskytte batteriet og er derfor sikkerhedsmæssigt meget vigtig. Det der kan ske uden den sikring er at der opstår en kortslutning på tværs af polerne (plus og minus) der vil få batteriet til at blive super varmt og potentielt udvikle en gas der så kan blive fanget inde i kassen, og den gas kan eksplodere hvis en gnist som med stor sandsynlighed i det scenarie dannes. Derfor er det bedste at placere sikringen så tæt på plus fra batteriet og fra den anden side af sikringen forbindes alt der skal bruge strøm. Polaritet er super vigtig når det handler om DC strømme som disse. Forbindes forstærkeren modsat anvisningen er der stor sandsynlighed for at den ikke overlever det og det samme gælder step-up konverter og batteri lade modul.   Som du kan se i billedet nedenfor er kassen kun 66,4cm x 41,4cm x 30cm så laves den i birkefiner er den let at tage med. Prisen inkludere ikke kabinettet og batteri, det skal købes ved siden af og hvor vi anbefaler lokalt grundet størrelsen og vægten. Pladerne der skal skæres ud og som er baseret på 18mm birkefiner: 2stk 30cm x 45cm 2stk 66,4cm x 41,4cm 2stk 66,4 cm x 30cm

Læs mere mindre
