Højttaler Byggesæt og kombinationer

Kompakt og op til 117dB i lydtryk Dette system forslag er kompakt, har fed bas og naturligvis effektivt som et festivals anlæg skal være. Bluetooth, batteridrevet mobilt anlæg. Sound camp 4mk6 er et system forslag der kommer tæt på soundboks performance på budget, den har et tilsvarende kompakt design og effektiv drift på batteriet Du kan vælge varer til og fra alt afhængig om du allerede ligger inde med nogle af delene eller eksempelvis ikke har behov for at drive via batteri. Som basrefleks skal der monteres 2 basrefleksrør i hver side så ialt 4 stk. For at holde bygge omkostningen lav forslår vi først og fremmest 2stk Piezo 2 diskanter og dermed skal der ikke bruges delefilter og så er det også sparet væk uden at miste lydtryk. Ladningen af batteriet kan du også lave med en bil-lader frem for at bruge batteri lade modulet, det vil gøre selve systemet mere simpelt til batteri drift og i den forbindelse vil du ikke ha behov for strømforsyningen. Der er et batteri i valget af varer som er et deep cycle batteri som er dejligt robust overfor afladninger som et almindeligt bil batteri nemt kan bryde sammen på hvis du kommer ned under 11 volt. Men der er ikke noget til hindre for at bruge et bil batteri i stedet og ha noget mere kapacitet da bil batterier fåes billigere i forhold til mængden af AH. Med andre ord du kan måske finde et bil batteri på 4x så mange AH og dermed ha meget længere batteri tid, du skal blot være mere varsom overfor at komme for lavt med din spænding og så bliver din boombox også en del tungere, men er den på en trækvogn betyder det måske ikke så meget. Det der afgører kapaciteten på et 12volts batteri er hvor mange AH (ampere timer) det er på, så jo højere det tal er jo længere kan du spille op. Den anden faktor til at spille i lang tid er hvor langt ned i spænding (volt) det pågældende batteri kan tåle at gå ned i. Her er lithium batterier generelt rigtig gode men det er generelt dyrt at skabe et højt antal AH. Siden forstærker boardet er tiltænkt 24volt er der her nedenfor anvist hvordan du kobler 2 batterier i serie for at få 24 volt Du kan også gøre det ekstra simpelt ved at køre 12volt som tegningen nedenfor viser. Dog skal du ha i tankerne at du taber ca 3dB i lydtryk ved at effekten på forstærker udgangene bliver halveret.     Det er vigtigt at notere at det er et nyt forstærker modul som ikke har den samme type frontplade som den vist i guiden og her kan det evt være en ide at bruge vores ABS plast monteringsplade aom er vist nedenfor til at montere forstærkerens knapper igennem og lime forstærkeren fast til den monteringsplade. Kraftfuld 2 kanals forstærker med bluetooth 2 x 100 watt Vi har valgt vores meget højtydende og strømbesparende digital forstærker som er nem at montere og spiller overraskende godt. Den er naturligvis digital og med indbygget bluetooth modtager. Derudover har den phonostik og i byggesættet medfølger der et adapter kabel fra phono til mini jackstik så du nemt kan tilslutte din mobil eller anden enhed med dit musik.   Læs mere om forstærkeren ved trykke linket her Nedenfor kan du se forbindelserne for strøm og højttalere, og du kan forbinde begge dele med 0,75mm2 kabel som er en fin tykkelse til bære strøm og give god forbindelse til højttalerne. DC stikket som er vist til lade modulet medfølger vores ny forstærker   Sikringen i opstillingen sidder for at beskytte batteriet og er derfor sikkerhedsmæssigt meget vigtig. Det der kan ske uden den sikring er at der opstår en kortslutning på tværs af polerne (plus og minus) der vil få batteriet til at blive super varmt og potentielt udvikle en gas der så kan blive fanget inde i kassen, og den gas kan eksplodere hvis en gnist som med stor sandsynlighed i det scenarie dannes. Derfor er det bedste at placere sikringen så tæt på plus fra batteriet og fra den anden side af sikringen forbindes alt der skal bruge strøm. Polaritet er super vigtig når det handler om DC strømme som disse. Forbindes forstærkeren modsat anvisningen er der stor sandsynlighed for at den ikke overlever det og det samme gælder step-up konverter og batteri lade modul.   Som du kan se i billedet nedenfor er kassen kun 66,4cm x 41,4cm x 30cm så laves den i birkefiner er den let at tage med. Prisen inkludere ikke kabinettet og batteri, det skal købes ved siden af og hvor vi anbefaler lokalt grundet størrelsen og vægten. Pladerne der skal skæres ud og som er baseret på 18mm birkefiner: 2stk 30cm x 45cm 2stk 66,4cm x 41,4cm 2stk 66,4 cm x 30cm

Læs mere mindre

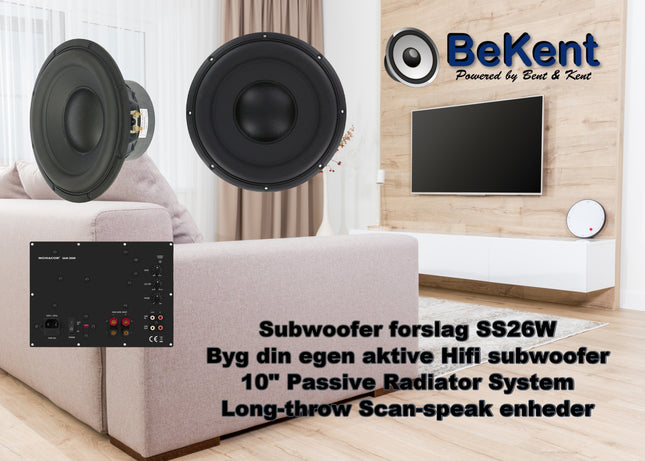

Subwoofer forslag SS26W Dette subwoofer selvbyg forslag giver en præcis og dyb gengivelse på et kompakt mål, og den sort anodiseret aluminiums membran er til trods for sin gode evner i det dybe område, lavet så stabil at den kan spille lineært op over 1KHz og dermed en mulighed til selv en 3 vejs konstruktion. Basenhed er en Scan-Speak 26W/4558T00 som sammen med den passiv radiator Scan-Speak 26W/0-00-00 som tiltænkt at gå sammen og laver et kabinet på ca. 36 liter, får du en afgrundsdyb basgengivelse med nuance og præcision der ligger sig tæt op ad et lukket kabinet, og siden det er passiv radiator får du en følsomhed på 88dB som er ganske flot i betragtning af størrelse og det at der gengivelse ned til 20Hz med 77dB i følsomhed. Med så blød en afrulning er det nemmere at forlænge den lineær respons nedad i frekvens igennem DSP og bevare en naturlig respons. Igennem designet af basenhed og passiv radiator fra Scan-speak holdes membran vandringen indenfor et område med lav forvrængning selv ved høje belastninger, der trods dens lille størrelse gør den fed at høre på selv når der skal skrues lidt op. Forstærker modulet SAM-300D fra Monacor er en god performer vi solgt igennem flere år og til at regne med. Den har mulighed for trinløs justering af fase, styrke og delefrekvens som er de justeringer der skal til for at lave en fin tilpasning til dine øvrige højttalere. En kasse bør bygges bag omkring forstærker modulet for at tætne, ellers kan der let opstå fløjte lyde ved knapper grundet trykket inde fra kassen. Hvis kassen laves med et indre mål der hedder 20 cm høj 25 cm bred og 8 cm i dybden er der fornuftigt med plads. Dæmpemateriale er ikke nødvendigt men det er vigtigt at kassen er tæt. Ønsker du at sætte subwooferen helt op imod et hjørne vil det give mening at placere basenhed og passiv radiator på de 2 sider der peger ind imod rummet, men der ud over er det ikke væsentligt hvilken side de bliver placeret på. Her er et forslag til en kasse, men du kan sagtens ændre dimensionerne blot volumen på de ca 36 liter forbliver. Dimensionerne er baseret på 25mm MDF.

Læs mere mindre

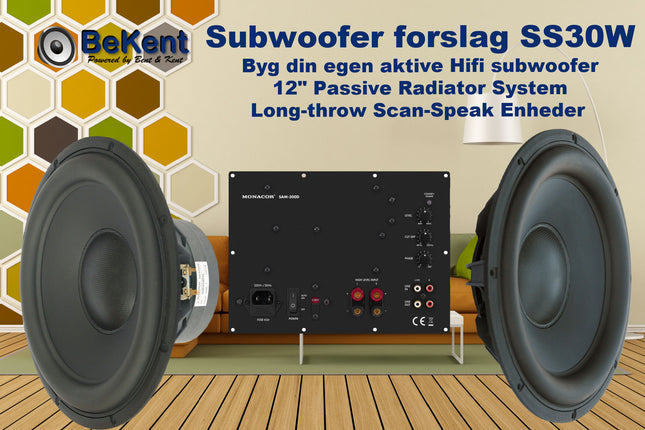

Subwoofer forslag SS30W Dette subwoofer selvbyg forslag giver en præcis og dyb gengivelse, og den sort anodiseret aluminiums membran er til trods for sin gode evner i det dybe område, lavet så stabil at den kan spille lineært op over 1KHz og dermed en mulighed til selv en 3 vejs konstruktion. Basenhed er en Scan-Speak 30W/4558T00 som sammen med den passiv radiator Scan-Speak 30W/0-00-00 som tiltænkt at gå sammen og laver et kabinet på ca. 70 liter, får du en afgrundsdyb basgengivelse med nuance og præcision der ligger sig tæt op ad et lukket kabinet, og siden det er passiv radiator får du en følsomhed på 89dB som er ganske flot i betragtning af størrelse og det at der gengivelse ned til 20Hz med 81dB i følsomhed. Med så blød en afrulning er det nemmere at forlænge den lineær respons nedad i frekvens igennem DSP og bevare en naturlig respons. Til trods for den fine afrulning og dybe gengivelse er god kontrol over membranen. Forstærker modulet SAM-300D fra Monacor er en god performer vi solgt igennem flere år og til at regne med. Den har mulighed for trinløs justering af fase, styrke og delefrekvens som er de justeringer der skal til for at lave en fin tilpasning til dine øvrige højttalere. En kasse bør bygges bag omkring forstærker modulet for at tætne, ellers kan der let opstå fløjte lyde ved knapper grundet trykket inde fra kassen. Hvis kassen laves med et indre mål der hedder 20 cm høj 25 cm bred og 8 cm i dybden er der fornuftigt med plads. Dæmpemateriale er ikke nødvendigt men det er vigtigt at kassen er tæt. Ønsker du at sætte subwooferen helt op imod et hjørne vil det give mening at placere basenhed og passiv radiator på de 2 sider der peger ind imod rummet, men der ud over er det ikke væsentligt hvilken side de bliver placeret på. Her er et forslag til en kasse, men du kan sagtens ændre dimensionerne blot volumen på de ca 70 liter forbliver. Dimensionerne er baseret på 25mm MDF.

Læs mere mindre

Kompakt og op til 117dB i lydtryk Dette system forslag er kompakt, har fed bas og naturligvis effektivt som et festivals anlæg skal være. Bluetooth, batteridrevet mobilt anlæg. Sound camp 4mk5 er et system forslag der kommer tæt på soundboks performance på budget, den har et tilsvarende kompakt design og effektiv drift på batteriet Du kan vælge varer til og fra alt afhængig om du allerede ligger inde med nogle af delene eller eksempelvis ikke har behov for at drive via batteri. Basenhederne SP-252C er coated imod væske og er i denne nye version er kabinettet lavet om til basrefleks og selve enheden har ændret sig en anelse fra fabrikanten ved at dens qts værdi er faldet og dermed blevet mere egnet til basrefleks og det banede vej for et lidt mere effektivt system i bassen. Som basrefleks skal der monteres 2 basrefleksrør i hver side så ialt 4 stk. For at holde bygge omkostningen lav forslår vi først og fremmest 2stk Piezo 2 diskanter og dermed skal der ikke bruges delefilter og så er det også sparet væk uden at miste lydtryk. Det vil helt sikkert give en pænere lyd med et par dome diskanter og delefiltre og her er et forslag til det i stedet for Piezo diskanterne. Ladningen af batteriet kan du også lave med en bil-lader frem for at bruge batteri lade modulet, det vil gøre selve systemet mere simpelt til batteri drift og i den forbindelse vil du ikke ha behov for strømforsyningen. Der er et batteri i valget af varer som er et deep cycle batteri som er dejligt robust overfor afladninger som et almindeligt bil batteri nemt kan bryde sammen på hvis du kommer ned under 11 volt. Men der er ikke noget til hindre for at bruge et bil batteri i stedet og ha noget mere kapacitet da bil batterier fåes billigere i forhold til mængden af AH. Med andre ord du kan måske finde et bil batteri på 4x så mange AH og dermed ha meget længere batteri tid, du skal blot være mere varsom overfor at komme for lavt med din spænding og så bliver din boombox også en del tungere, men er den på en trækvogn betyder det måske ikke så meget. Det der afgører kapaciteten på et 12volts batteri er hvor mange AH (ampere timer) det er på, så jo højere det tal er jo længere kan du spille op. Den anden faktor til at spille i lang tid er hvor langt ned i spænding (volt) det pågældende batteri kan tåle at gå ned i. Her er lithium batterier generelt rigtig gode men det er generelt dyrt at skabe et højt antal AH. Siden forstærker boardet er tiltænkt 24volt er der her nedenfor anvist hvordan du kobler 2 batterier i serie for at få 24 volt Du kan også gøre det ekstra simpelt ved at køre 12volt som tegningen nedenfor viser. Dog skal du ha i tankerne at du taber ca 3dB i lydtryk ved at effekten på forstærker udgangene bliver halveret.     Det er vigtigt at notere at det er et nyt forstærker modul som ikke har den samme type frontplade som den vist i guiden og her kan det evt være en ide at bruge vores ABS plast monteringsplade aom er vist nedenfor til at montere forstærkerens knapper igennem og lime forstærkeren fast til den monteringsplade. Kraftfuld 2 kanals forstærker med bluetooth 2 x 100 watt Vi har valgt vores meget højtydende og strømbesparende digital forstærker som er nem at montere og spiller overraskende godt. Den er naturligvis digital og med indbygget bluetooth modtager. Derudover har den phonostik og i byggesættet medfølger der et adapter kabel fra phono til mini jackstik så du nemt kan tilslutte din mobil eller anden enhed med dit musik.   Læs mere om forstærkeren ved trykke linket her Nedenfor kan du se forbindelserne for strøm og højttalere, og du kan forbinde begge dele med 0,75mm2 kabel som er en fin tykkelse til bære strøm og give god forbindelse til højttalerne. DC stikket som er vist til lade modulet medfølger vores ny forstærker   Sikringen i opstillingen sidder for at beskytte batteriet og er derfor sikkerhedsmæssigt meget vigtig. Det der kan ske uden den sikring er at der opstår en kortslutning på tværs af polerne (plus og minus) der vil få batteriet til at blive super varmt og potentielt udvikle en gas der så kan blive fanget inde i kassen, og den gas kan eksplodere hvis en gnist som med stor sandsynlighed i det scenarie dannes. Derfor er det bedste at placere sikringen så tæt på plus fra batteriet og fra den anden side af sikringen forbindes alt der skal bruge strøm. Polaritet er super vigtig når det handler om DC strømme som disse. Forbindes forstærkeren modsat anvisningen er der stor sandsynlighed for at den ikke overlever det og det samme gælder step-up konverter og batteri lade modul.   Som du kan se i billedet nedenfor er kassen kun 66,4cm x 41,4cm x 30cm så laves den i birkefiner er den let at tage med. Prisen inkludere ikke kabinettet og batteri, det skal købes ved siden af og hvor vi anbefaler lokalt grundet størrelsen og vægten. Pladerne der skal skæres ud og som er baseret på 18mm birkefiner: 2stk 30cm x 45cm 2stk 66,4cm x 41,4cm 2stk 66,4 cm x 30cm

Læs mere mindre

Room Drop 12 116 decibel og ned til 28Hz, en subwoofer hvor der virkelig er tænkt på psytrance, dubstep, chillstep og andre typisk bas saftige stilarter. Årsagen til at denne subwoofer kan levere så højt et lydtryk i lave regioner af lyden, skyldes helt sikkert den 5cm vandring at membranen kan tage (Xmax), en Longthrown Earthquake TNT-12S er noget der flytter luft i rummet. Room Drop 12 er bestemt ikke en gang mudder bas, den har en qtc i afstemning på 0,85 som betyder at den har lidt knurren men står helt klart og hårdt i slaget. Hertil er der elektronisk indlagt et løft på 3dB ved 40Hz hvor vi virkelig oplever magt i bassen, for at give en sammeligning er det typisk den laveste frekvens der spilles i rock musik. Forstærker modulet har en anelse overskud i den vedvarende effekt som er på 500W RMS men siden bassen kan tåle en meget høj musik belastning på 1250W, er det et godt match. Endvidere er der trinløs fasejustering således at du tilpasse de øvrige højttalere perfekt, således det vil lyde som de blot har vild dybbas. Delefrekvensen er også trinløs justerbar, jeg anbefaler at stille den til 80Hz til 90Hz hvis du gulvhøjttalere, har du små satelit højttalere bør den stilles i området 100Hz til 120Hz. Signal tilslutningen anbefaler jeg helt klart at bruge en LFE udgang eller hvis du line-out, har du ikke disse signal udgange fra dit system er det super dejligt at forstærkeren i dette byggesæt stadig kan bruges, ved det den har high level in. Det betyder at du kan bruge din forstærker udgang som signal giver. Jeg anbefaler at lave kabinettet i 19mm MDF plade og målene finder du blandt de øvrige billeder under produkt billedet. Siden det drejer sig lyde under 120Hz er bølgelængden så lang at dæmpemateriale ikke har effekt overfor disse, derfor ingen behov for dæmpemateriale. Det er vigtigt at kabinettet bliver skåret ud så siderne er lige, det skyldes at det er vigtigt at kabinettet er tæt. Hvis der er bare den mindste sprække i det trykkammer med en 12” bas med 5cms vandring er der god chance for at det kommer til fløjte fra sprækken, så derfor er det også en virkelig god ide at fuge alle samlinger fra indersiden, og brug endelige rigeligt med trælim. Projektet står så i alt sin enkelthed i at lave en kasse og skære et hul til bassen og et til forstærker modulet. Herefter skal du blot bruge et stykke højttaler kabel som forbindes super let til bassen med klemme-terminale. Den anden ende af kablet skal monteres på forstærkeren i nogle skrue terminaler med en lille ligekærvet skruetrækker. Hullet til bassen ø296mm Hullet til forstærkeren 225mm vandret x 248mm lodret Byggesættet kommer med 1x Longthrown Earthquake TNT-12S 1x SAM-500D Herudover skal du bruge træ, lim, skruer og højttaler kabel

Læs mere mindre
