Mellemtone på 15 cm – byg 3-vejs højttalere, hvor stemmerne får deres egen enhed

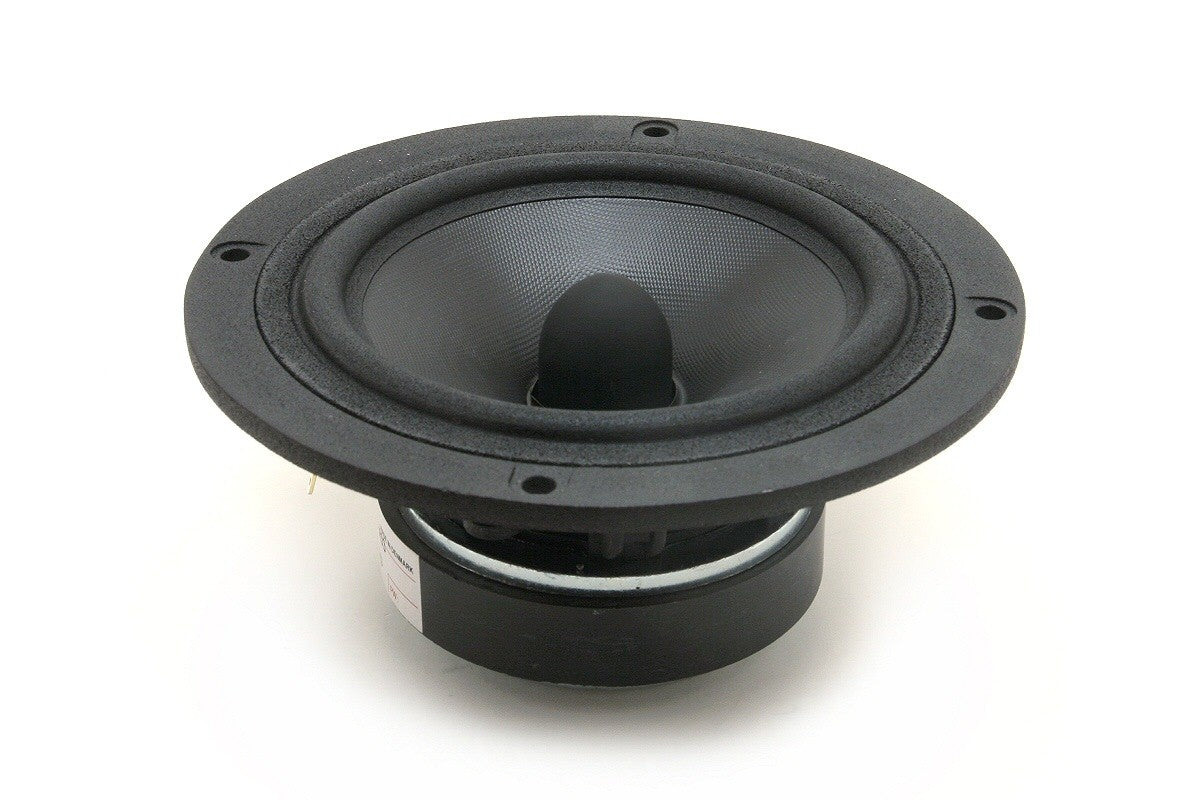

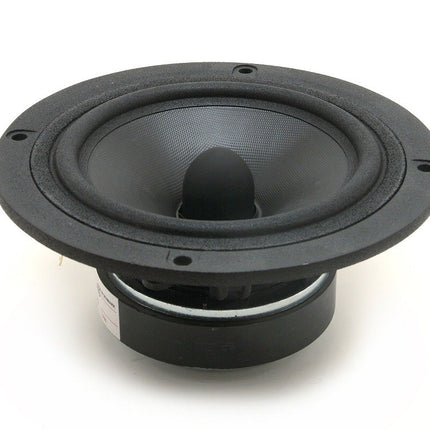

Drømmer du om at bygge rigtige 3-vejs højttalere, hvor bas, mellemtone og diskant hver har deres egen enhed? Så er det mellemtonen, der tager sig af stemmer, guitarer og klaver. Scan-Speak Discovery 15M/4624G00 er en mellemtone på 15 cm, der er designet og bygget i Danmark til netop den opgave. Basenheden slipper for at spille mellemtonen, og diskanten tager sig kun af toppen. Dermed arbejder hver enhed i det område, den er bygget til.
Scan-Speaks forslag: et lille lukket kabinet på 3 liter
Mellemtonen skal ikke spille dyb bas og nøjes derfor med et beskedent rum bag sig. Scan-Speak har selv angivet kabinetstørrelsen. Forslaget til et lukket kabinet, altså en tæt kasse uden hul eller rør, er kun på 3 liter. I det kabinet er lyden faldet 3 dB ved 150 Hz. I praksis kan du bygge det som et lille, aflukket rum inde i selve højttaleren, adskilt fra basenhedens kabinet. Vil du hellere bygge basrefleks, har Scan-Speak også et forslag til det med et kabinet, der er dobbelt så stort.
Frihed til at vælge, hvor lyden deles mellem enhederne

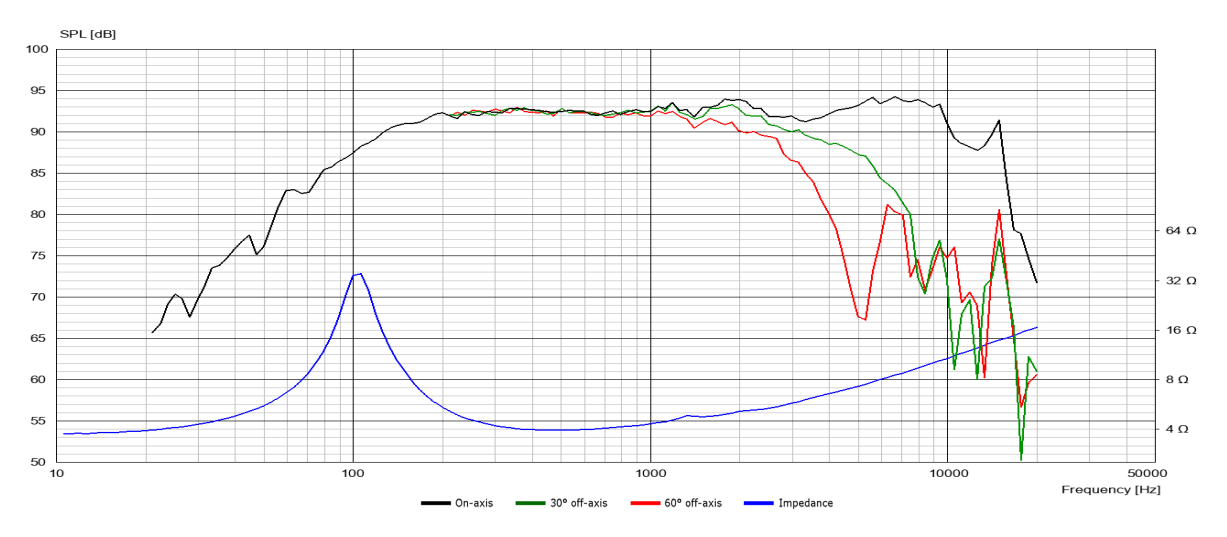

Scan-Speak angiver et frekvensområde fra 150 Hz til 10.000 Hz. Inden for det område bestemmer du selv, hvor basenheden slipper, og hvor diskanten tager over. Det styrer du med et delefilter, den lille kreds af spoler og kondensatorer, der sender de rigtige toner til de rigtige enheder. Med vores beregner til 3-vejs delefilter regner du komponentværdierne ud, og i guiden om delefilter til mellemtonen kan du læse, hvordan et delefilter til en mellemtone fungerer. Enheden har en impedans på 4 Ω, og den værdi skal du bruge i beregningen.
Følsomheden skal passe til de andre enheder
Følsomheden er 92,5 dB. Følsomheden fortæller, hvor kraftigt en enhed spiller, når den får det samme signal som andre enheder. I en 3-vejs højttaler skal de tre enheder spille lige kraftigt. Spiller mellemtonen højere end basenheden, dæmper du den med et dæmpeled, som består af et par modstande i delefilteret. Du kan læse mere i guiden om lydniveautilpasning og dæmpeled til mellemtone og diskant.
Dansk håndværk fra Discovery-serien
Discovery er en af de største serier hos Scan-Speak. Den blev skabt for at give dig enheder i høj kvalitet, designet og bygget i Danmark, til en overkommelig pris. Membranen er lavet af glasfiber med en belægning, der dæmper materialet. Den er formet efter NRSC-princippet (Non Resonant Suspension Coupling), som ifølge Scan-Speak sikrer en jævn frekvensgang. Bag membranen sidder en ferritmagnet. Enheden er desuden blevet anmeldt i fagbladet Voice Coil.
Serien rummer også basenheder og diskanter, så du kan lede efter alle enhederne til dit 3-vejs projekt i samme familie. Foretrækker du en mindre kalotmellemtone, findes D7608 også i Discovery-serien.
