15 cm bas-mellemtone til dine egne tovejshøjttalere

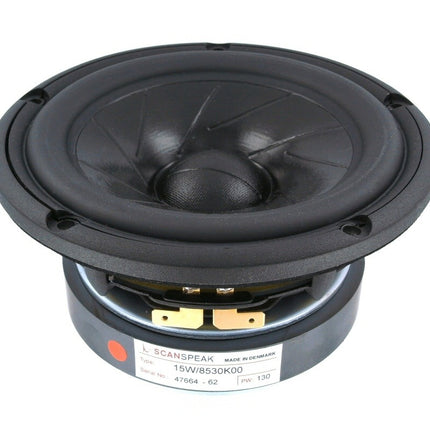

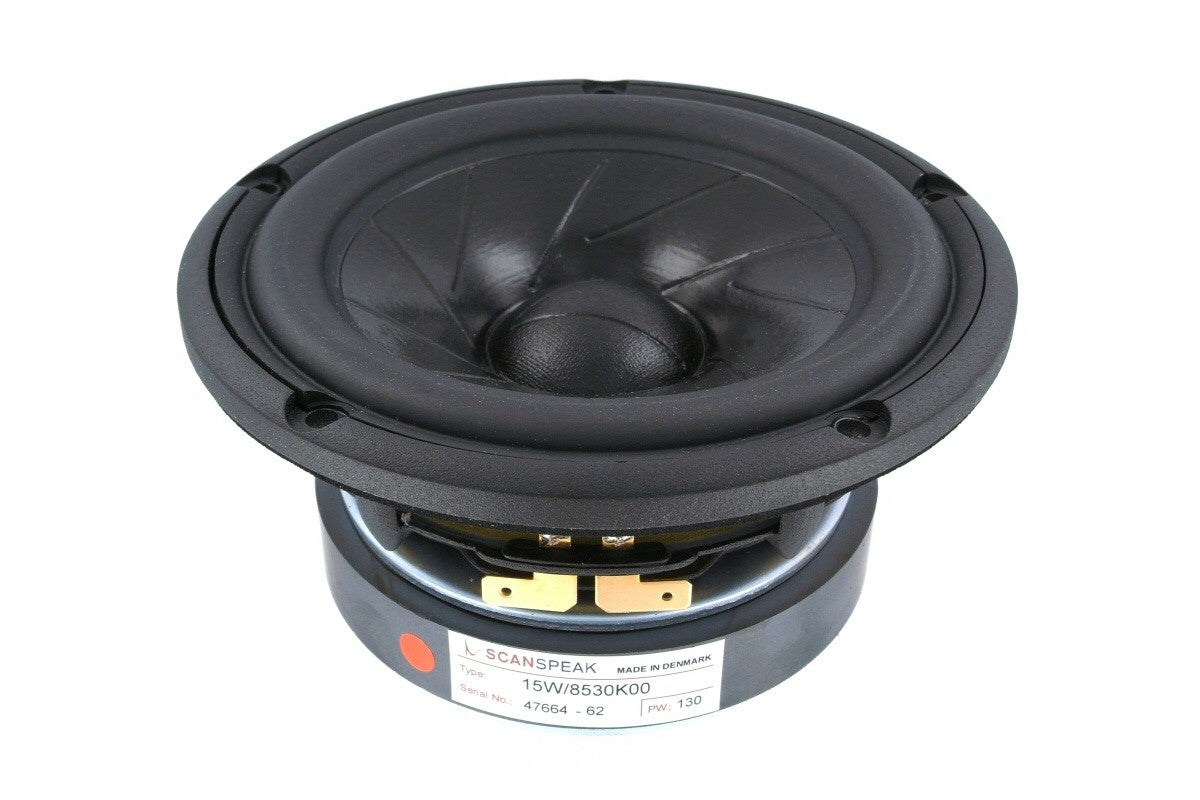

Drømmer du om at bygge et par højttalere med en enhed fra Scan-Speaks Revelator-serie, er 15W/8530K00 et godt sted at begynde. Det er en bas-mellemtone (midwoofer) på 15 cm, som spiller både bassen og hele mellemtoneområdet, hvor stemmer og de fleste instrumenter hører hjemme. Sætter du en diskant ved siden af, har du grundstammen til en klassisk tovejshøjttaler. Scan-Speak beskriver selv Revelator som en serie, der i mange år har været en fast del af high-end-højttalere, og som rummer enheder til alt fra små tovejssystemer til store højttalere med mange enheder.
Opslidset papirmembran, der holder sig i ro

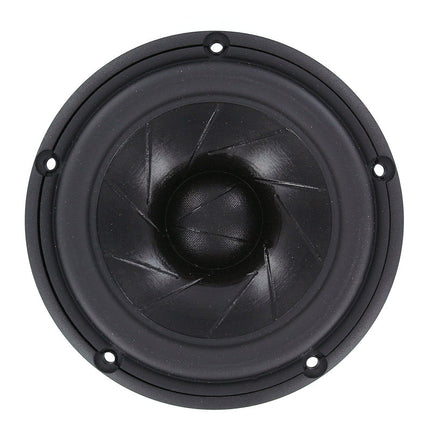

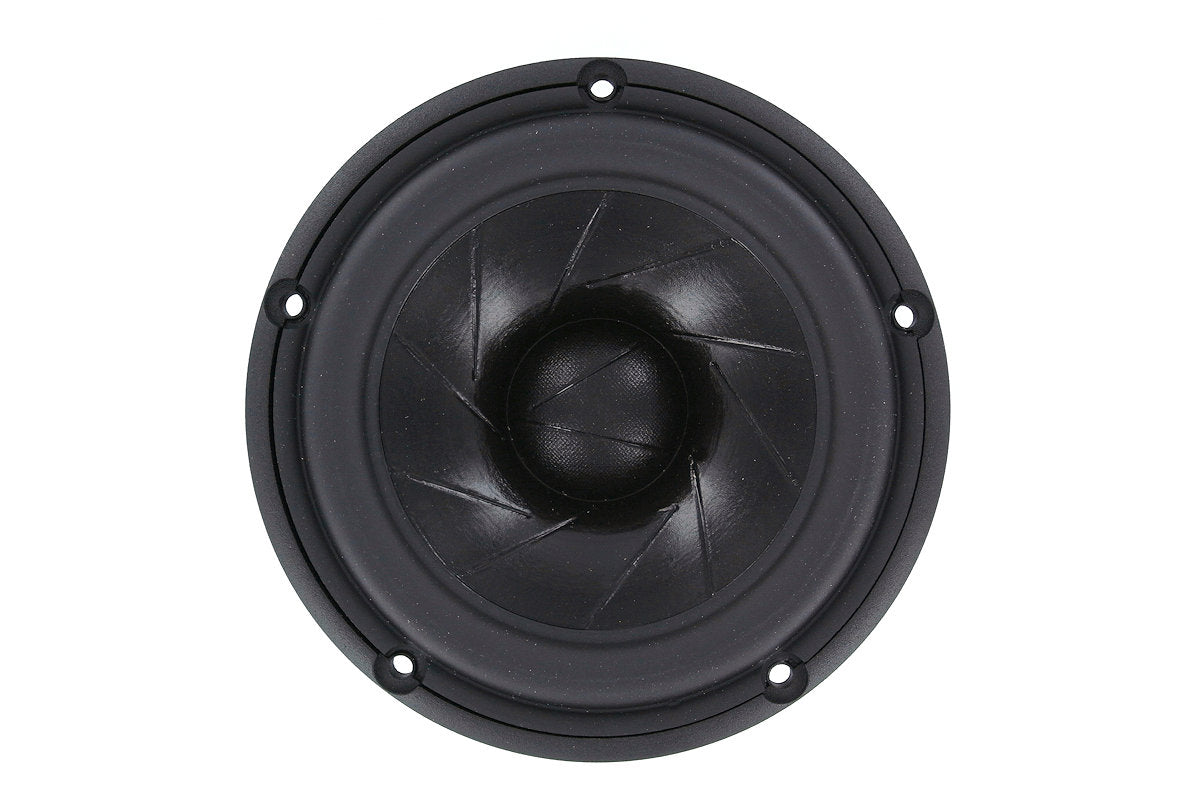

Det, der kendetegner bas-mellemtonerne i Revelator-serien, er membranen. Den coatede papirmembran er skåret op i slidser, og slidserne er fyldt med dæmpende lim. Formålet er at dæmpe det, man kalder break-up: Når en membran spiller lyse toner, kan dele af den begynde at svinge hver for sig i stedet for at bevæge sig som én samlet flade, og det farver lyden. Limen i slidserne tager meget af den uro.

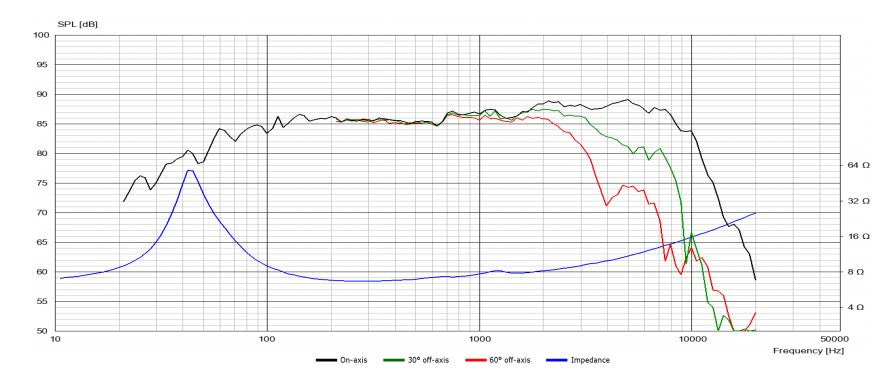

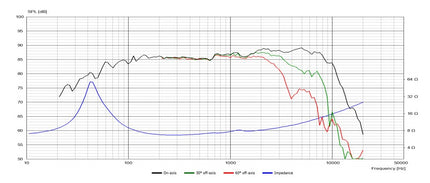

Membranen sidder i Scan-Speaks ophæng med lavt tab og drives af et stort ferritmagnetsystem med den patenterede Symmetrical Drive (SD-1). Scan-Speak fremhæver selv, at kombinationen af de fyldte slidser, ophænget og SD-1 giver en klar mellemtone og en jævn frekvensgang.
Kabinetvolumen er regnet ud for dig
Kabinettet er ofte det, der får førstegangsbyggere til at tøve, men her har Scan-Speak lavet forarbejdet og beregnet to forslag til kabinetvolumen, du kan bygge efter:
-
Lukket kabinet på 8 liter: Den enkleste kasse at bygge. Den er helt tæt og har intet rør, så du skal kun tænke på mål, tætte samlinger og lidt dæmpemateriale indeni. Til gengæld rækker bassen ikke helt så dybt som i basrefleksudgaven.
-
Basrefleks på 17 liter: En større kasse med et basrefleksrør, der bruger luften i kabinettet til at forstærke de dybeste toner. Scan-Speak angiver, at bassen her først er 3 dB nede ved 38 Hz, mod 67 Hz i den lukkede udgave.
Er du i tvivl om, hvilken løsning der passer til dit rum og din smag, giver guiden valg af kabinet – lukket eller basrefleks dig et godt overblik, inden du begynder at save.
Find din diskant og byg delefilteret
En bas-mellemtone spiller altid sammen med en diskant via et delefilter, som sender de dybe toner til den ene enhed og de lyse til den anden. Enheden har en impedans på 8 Ω. Impedans er enhedens elektriske modstand over for forstærkeren, og det er den værdi, delefilterets komponenter beregnes ud fra. Med vores beregner til delefilter, 2 vejs kan du finde komponentværdierne til dit eget filter.
Revelator-serien rummer selv flere diskanter, så du kan holde hele projektet inden for samme familie. Bygger du hellere med lavere impedans, findes der en søsterenhed i samme størrelse, 15W/4531G00, på 4 Ω.
