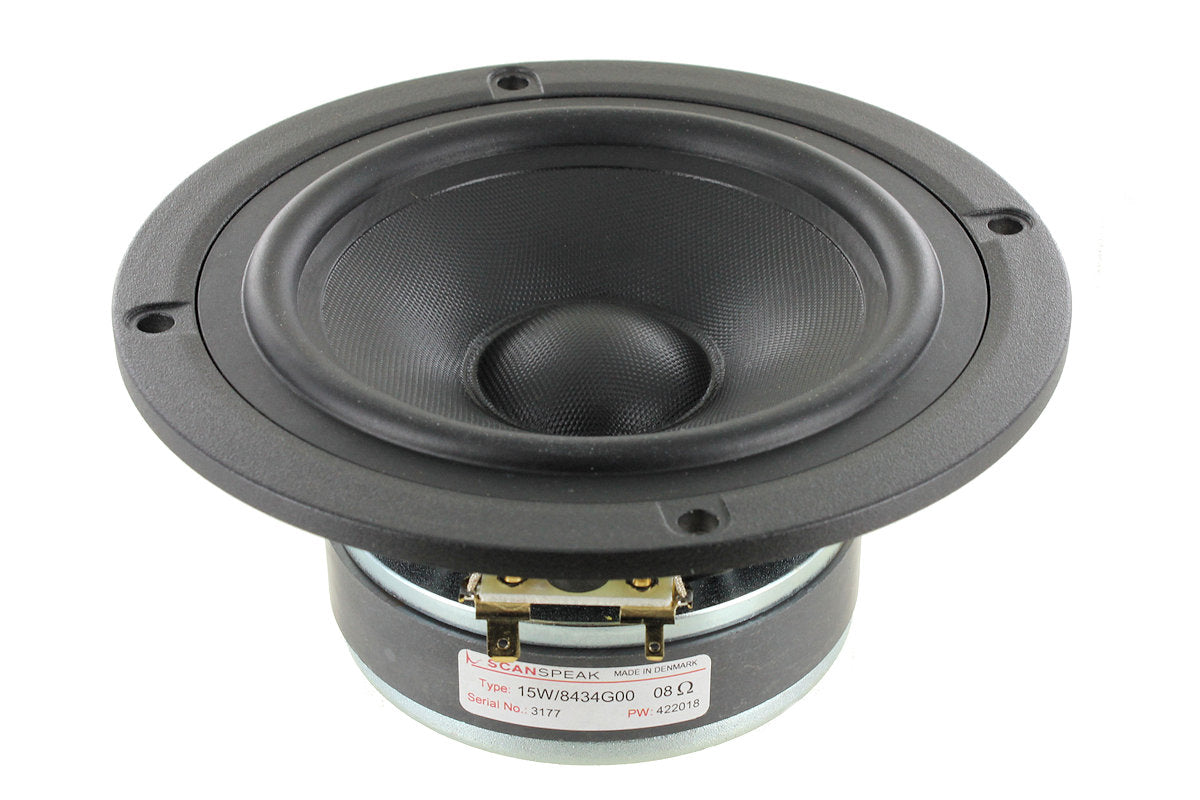

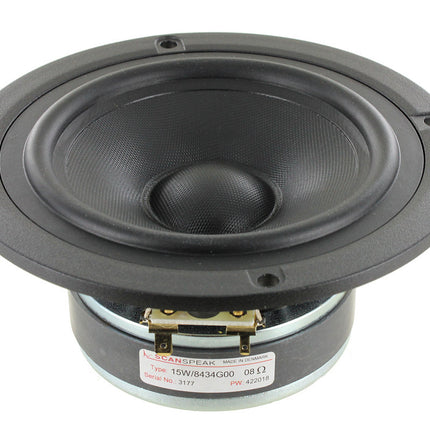

Scan-Speak 5" bas/mellemtone 15W/8434G00 højttalerenhed

Med denne 5" basenhed fra Scan Speaks discovery serie er det oplagt at lave en 2 vejs højttaler med en delefrekvense med op til 4500Hz for bedste resultat.

Denne enhed har stort set en identisk enhed i 4 ohm, den skal blot bruge et lidt mindre kabinet, men kan så tunes til at spille knapt så dybt.

Ønsker du laveste mulige tunning bør det give den 10liter med en basrefleks tunning på 55Hz, som vil resultere i en F3 på 64Hz.

Som mellemtone vil jeg anbefale 2,2 liter lukket (trykkammer) hvor den får en F3 på 144Hz.

Denne basenhed tilhøre Scan Speaks Discovery serie

Thiele-small data:

Impedans 8 ohm

DC modstand (Re) 5,7 ohm

Induktans (Le) 0,8 mH

Membran areal (Sd) 80 cm2

Svingspole diameter 32 mm

Svingspole højde 13,4 mm

Luftgab højde 5 mm

Xmax +- 4,2 mm

Total vægt 1,2 kg

Egenresonans (fs) 45 Hz

Følsomhed (2,83V/1m) 87 dB

Mekanisk Q (Qms) 3,74

Elektrisk Q (Qes) 0.27

Total Q (Qts) 0,25

Bevægelig masse (Mms) 8,61 g

Motor styrke (Bl) 7,3 Tm

Equivalent volumen (Vas) 12,8 ltr

Mekanisk stivhed (Cms) 1,43 mm/N

Mekanisk tab (Rms) 0,66 kg/s

Effekt (IEC) 60W

100 timers rms test effekt 120W

Hent databladet her
