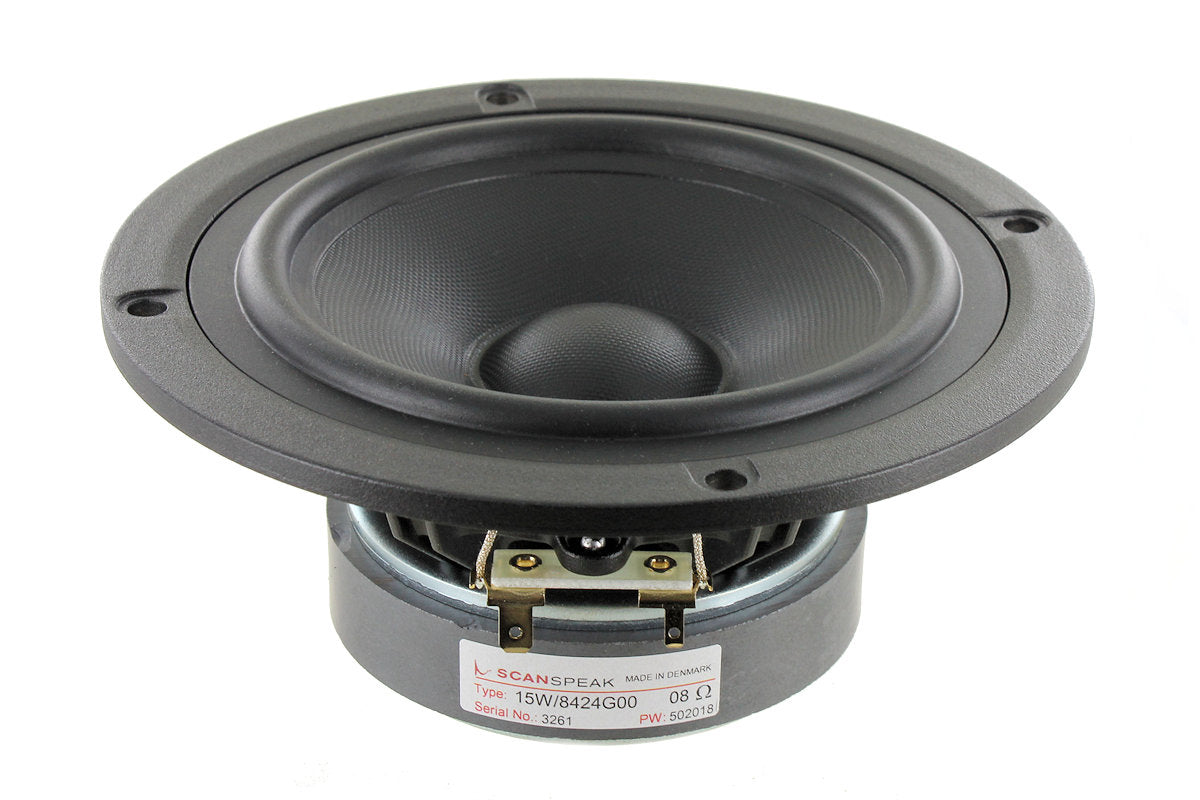

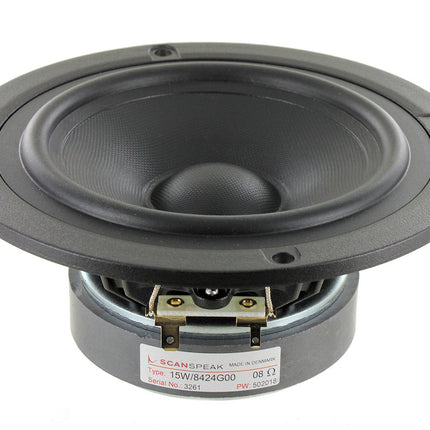

Scan-Speak 5" bas/mellemtone 15W/8424G00 højttalerenhed

Med denne 5" basenhed fra Scan Speaks discovery serie er det oplagt at lave en 2 vejs højttaler med en delefrekvense med op til 4800Hz for bedste resultat.

Denne enhed har stort set en identisk enhed i 4 ohm, den skal blot bruge et lidt mindre kabinet, men kan så tunes til at spille knapt så dybt.

Ønsker du laveste mulige tunning bør det give den 3liter med en basrefleks tunning på 66Hz, som vil resultere i en F3 på 100Hz. Dermed fin til en satelit højttaler

Til mellemtone brug vil jeg anbefale et trykkammer (lukket) på 2,2 liter som vil give en F3 på 140Hz

Denne bas/mellemtone tilhøre Scan Speaks Discovery serie

Thiele-small data:

Impedans 8 ohm

DC modstand (Re) 5,5 ohm

Induktans (Le) 0,5 mH

Membran areal (Sd) 80 cm2

Svingspole diameter 25 mm

Svingspole højde 10,2 mm

Luftgab højde 5 mm

Xmax +- 2,6 mm

Total vægt 1 kg

Egenresonans (fs) 46 Hz

Følsomhed (2,83V/1m) 87,5 dB

Mekanisk Q (Qms) 3,6

Elektrisk Q (Qes) 0.27

Total Q (Qts) 0,25

Bevægelig masse (Mms) 7,54 g

Motor styrke (Bl) 6,6 Tm

Equivalent volumen (Vas) 14,5 ltr

Mekanisk stivhed (Cms) 1,62 mm/N

Mekanisk tab (Rms) 0,6 kg/s

Effekt (IEC) 60W

100 timers rms test effekt 120W

Hent databladet her
