Byg dine egne højttalere med en 15 cm bas-mellemtone fra Illuminator-serien

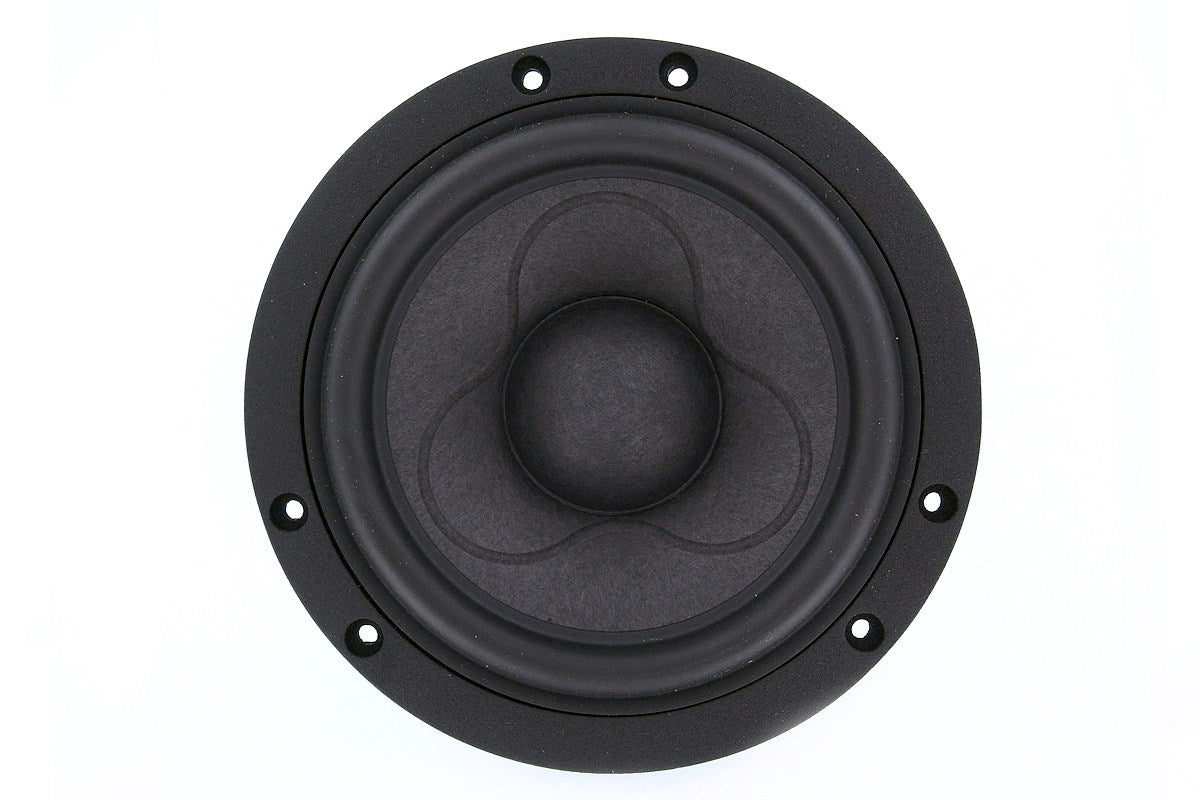

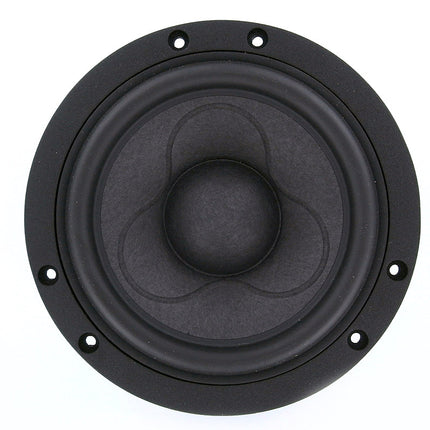

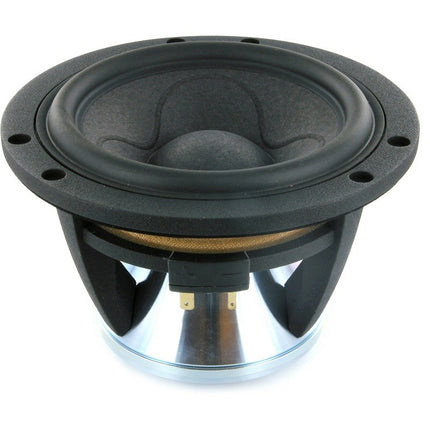

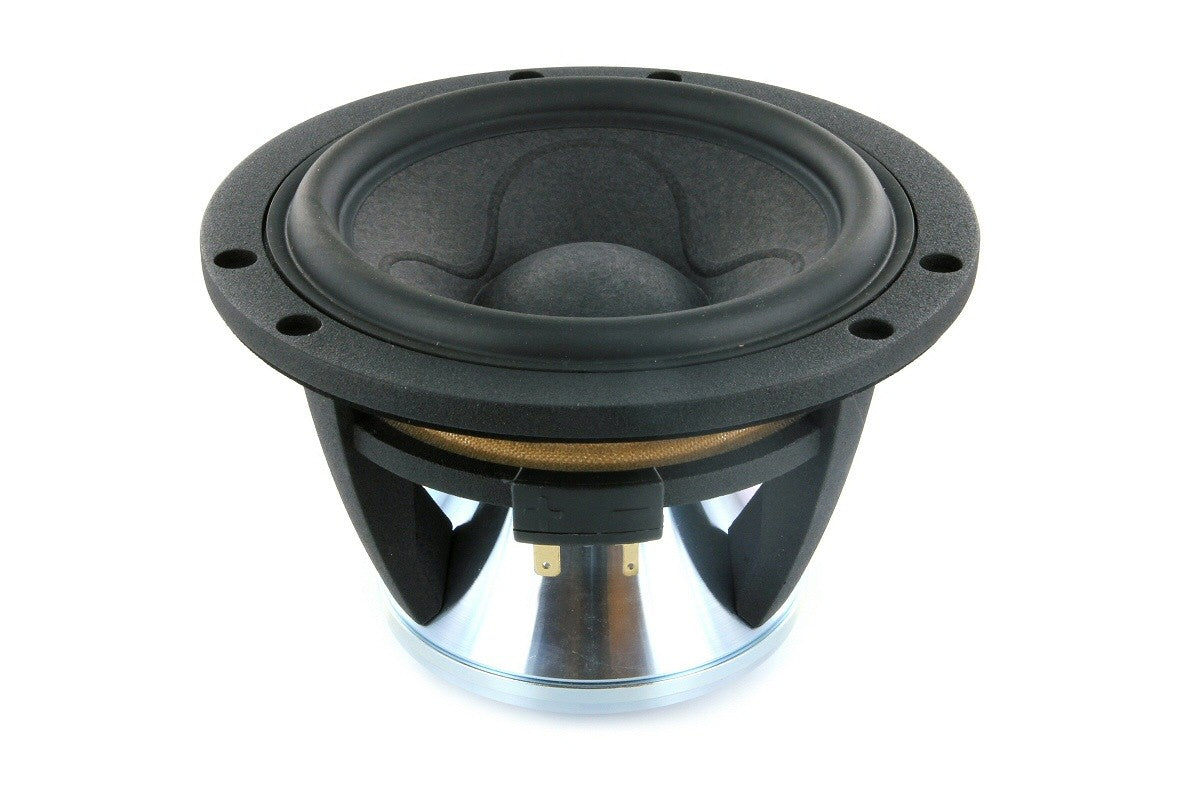

Drømmer du om et par højttalere, du selv har bygget, og som kan spille både bas og stemmer? Så er Scan-Speak 15WU/4741T00 et spændende sted at begynde. Det er en bas-mellemtone (midwoofer). Den tager sig af alt fra bassen og op gennem stemmernes toneområde, mens en diskant klarer de højeste toner. Med sine 15 cm kan du holde kabinettet kompakt, som Scan-Speaks forslag nedenfor viser.
Enheden hører til Scan-Speaks Illuminator-familie. Her er alle enheder bygget op om den samme idé: en membran, der kan bevæge sig langt og kontrolleret, og en motor, der holder forvrængningen nede. Scan-Speak siger selv, at en højttaler ikke skal have sin egen lyd. Den skal gengive signalet trofast uden at lægge noget til eller trække noget fra. Det er den tanke, du bygger videre på, når du vælger en Illuminator-enhed.
Kabinetvolumen er regnet ud for dig
Mange nye selvbyggere synes, at det sværeste er at finde ud af, hvor stor kassen skal være. Det arbejde har Scan-Speak gjort for dig. Enheden er beregnet til et basreflekskabinet på kun 4,5 liter, og i det spiller den ned til 65 Hz, hvor bassen begynder at runde af. Et basreflekskabinet har en åbning med et rør, som bruger luften inde i kassen til at give ekstra bas i bunden. Det er en kendt løsning, når kassen skal holdes lille.
Når du skal fra rumfang til savede plader, kan vores beregner til kabinetvolumen og skæreliste omsætte literne til konkrete mål. Selve refleksrøret finder du blandt vores basrefleksrør.
Langt slag og lav forvrængning fra en lille enhed
En stor del af hemmeligheden ligger i motoren. Illuminator-enhederne har en såkaldt underhung svingspole. Spolen er kortere end den magnetspalte, den bevæger sig i, og derfor befinder den sig hele tiden i det samme stærke magnetfelt, også når membranen bevæger sig langt frem og tilbage. Resultatet er et lineært udsving på 9 mm. Det betyder, at den lille membran kan bevæge sig langt, uden at bevægelsen bliver ukontrolleret.

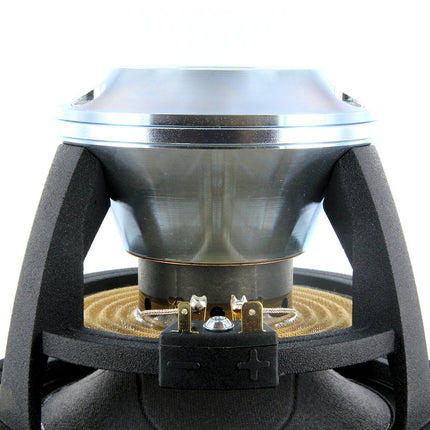

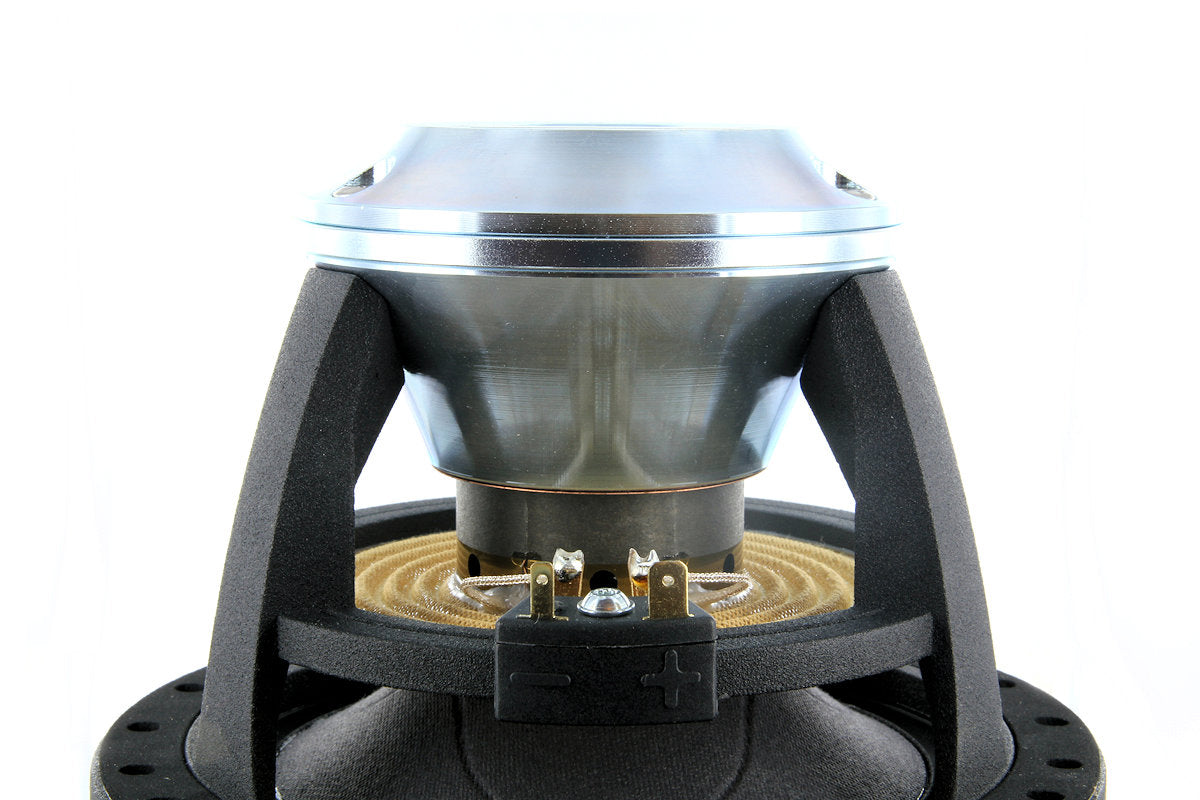

Scan-Speak kalder motoren SD-3 (Symmetrical Drive). Den er patenteret og bygget med en neodymmagnet og kobberkapper. Ifølge producenten sørger kobberkapperne og konstruktionen for meget lav forvrængning. Membranen er en patenteret sandwichkonstruktion af papir, og den sidder i et ophæng med lavt tab, som er designet til at bevæge sig lineært. Selve enheden har en åben konstruktion. Alt sammen er det dele af den samme plan: Enheden skal følge musiksignalet så præcist som muligt.
Diskant og delefilter gør dit projekt komplet
Da 15WU/4741T00 er en bas-mellemtone, skal den have selskab af en diskant og et delefilter, som sender de lyse toner til diskanten og resten til bas-mellemtonen. Illuminator-serien rummer også diskanter, så du kan holde dig inden for samme familie. Med vores guide og beregner til 2-vejs delefilter kan du komme i gang med at regne komponenterne ud.
Enheden har en impedans på 4 Ω, så vælg en forstærker, der er beregnet til at drive 4-ohms højttalere. Foretrækker du 8 Ω, findes en tilsvarende model som 15WU/8741T00. Den har en følsomhed på 83,5 dB mod 86 dB for denne model. Har du plads til større kabinetter, er 18WU/4741T00 storebroren i serien.
