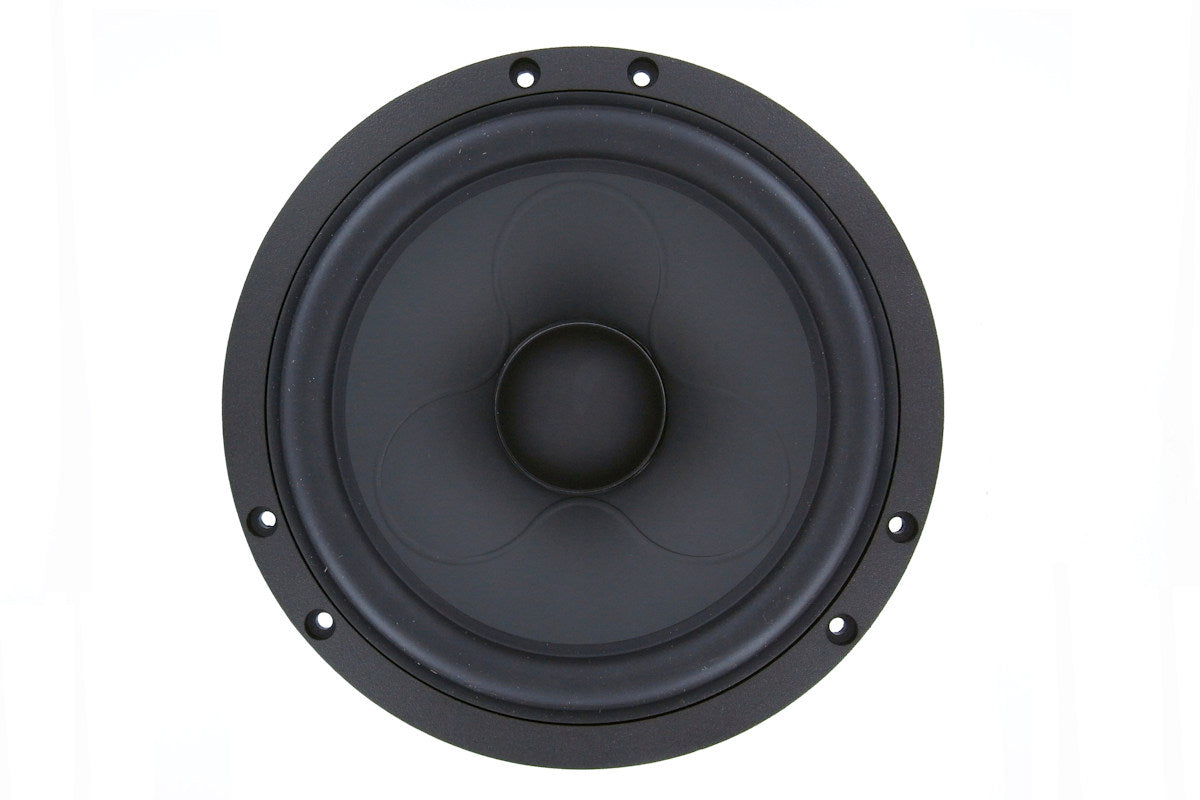

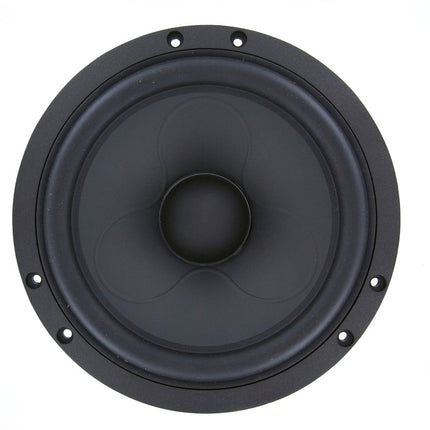

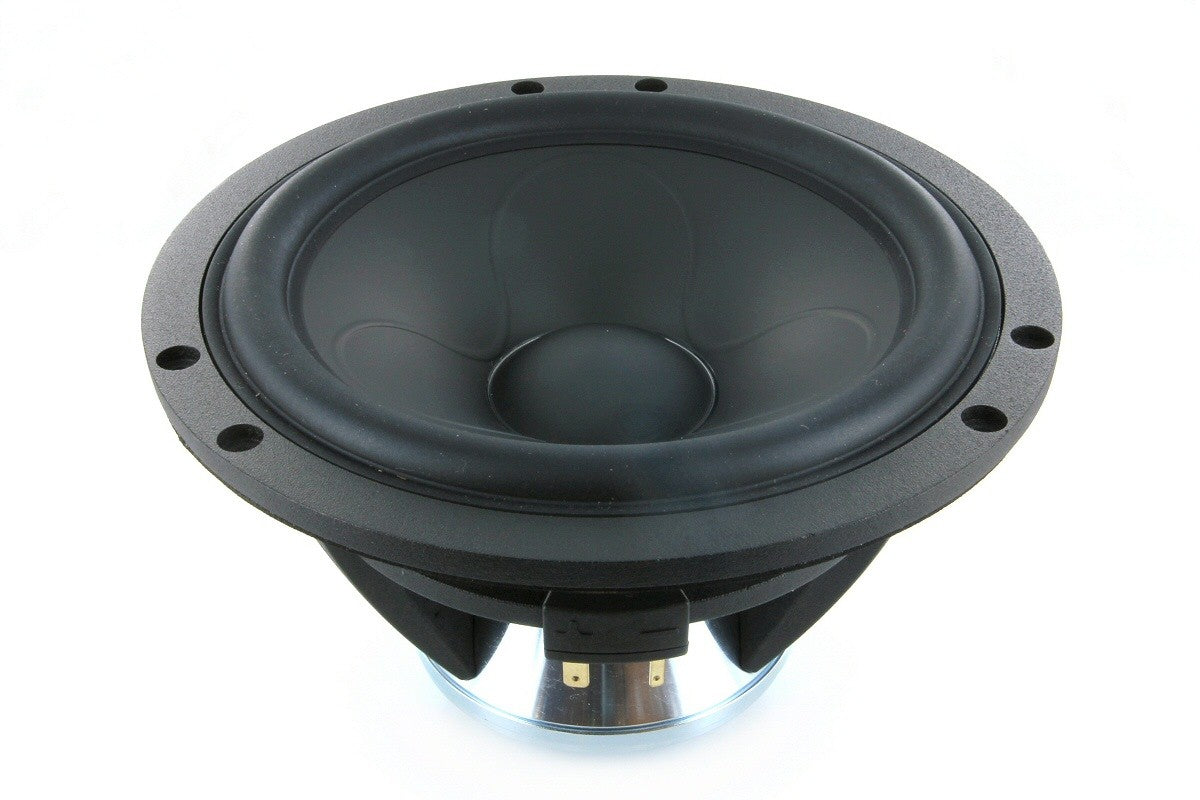

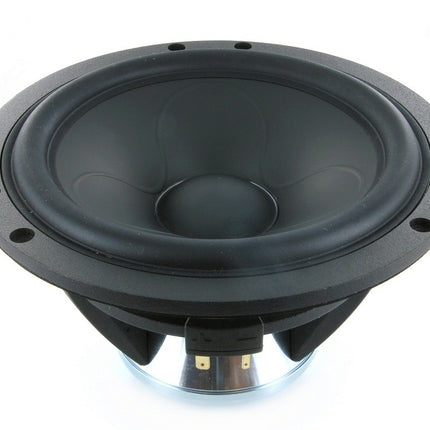

18 cm basenhed til dine egne hifi-højttalere, med kabinetvolumen regnet ud
Drømmer du om at bygge et par højttalere, hvor forvrængningen holdes lav, også når musikken bliver kraftig? Scan-Speak Illuminator 18WU/8747T00 er en 18 cm basenhed, som både tager sig af bassen og en del af mellemtonen. Sammen med en diskant og et delefilter bliver den hjertet i en klassisk tovejshøjttaler, hvor du selv bestemmer kabinet, finish og placering i stuen.
Illuminator er Scan-Speaks familie af enheder med avancerede materialer og konstruktioner. Scan-Speak skriver selv, at en højttaler ikke bør have sin egen lyd, men skal gengive signalet uden at lægge noget til eller trække noget fra. Ifølge producenten er netop gennemsigtighed, detaljer og lav forvrængning, selv ved høje lydniveauer, det, serien er bygget til.
Lukket kabinet eller basrefleks: Scan-Speak har regnet kabinetvolumen ud for dig
Det kan være svært at finde den rigtige kassestørrelse. Her har Scan-Speak gjort arbejdet og lagt to kabinetforslag frem, så du kan vælge efter plads og smag:
-
Lukket kabinet på 17 liter: En helt tæt kasse uden åbninger. Den har en enklere konstruktion og fylder mindst, men bassen går ikke helt så dybt.
-
Basrefleks på 35 liter: Her får kassen en port med et rør, som hjælper enheden med at spille de dybeste toner. Kassen bliver omtrent dobbelt så stor, men til gengæld er bassen først faldet 3 dB ved omkring 37 Hz, altså helt nede i den dybe bas, du mærker i maven.
Er du i tvivl om, hvilken løsning der passer til dit rum, gennemgår vores guide om valg af kabinet – lukket eller basrefleks fordele og ulemper. Når du har bestemt dig, kan du bruge beregneren til kabinetvolumen og skæreliste til at omsætte literne til konkrete plademål, som du kan tage med til tømmerhandelen.
Lav forvrængning, når du skruer op: sådan er enheden bygget
Når en basenhed spiller kraftigt, bevæger membranen sig langt frem og tilbage. Det kaldes slaglængden, og jo længere enheden kan bevæge sig uden at miste kontrollen, desto mere bas kan den levere. Illuminator-enhederne er netop kendetegnet ved et usædvanligt langt, kontrolleret slag.

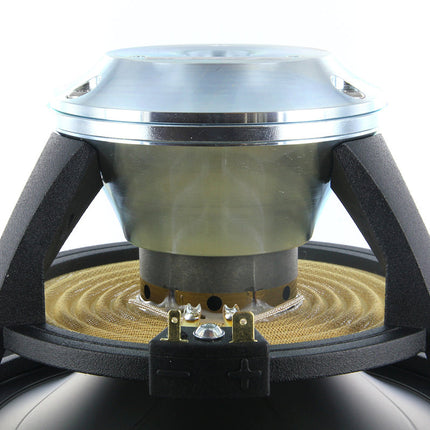

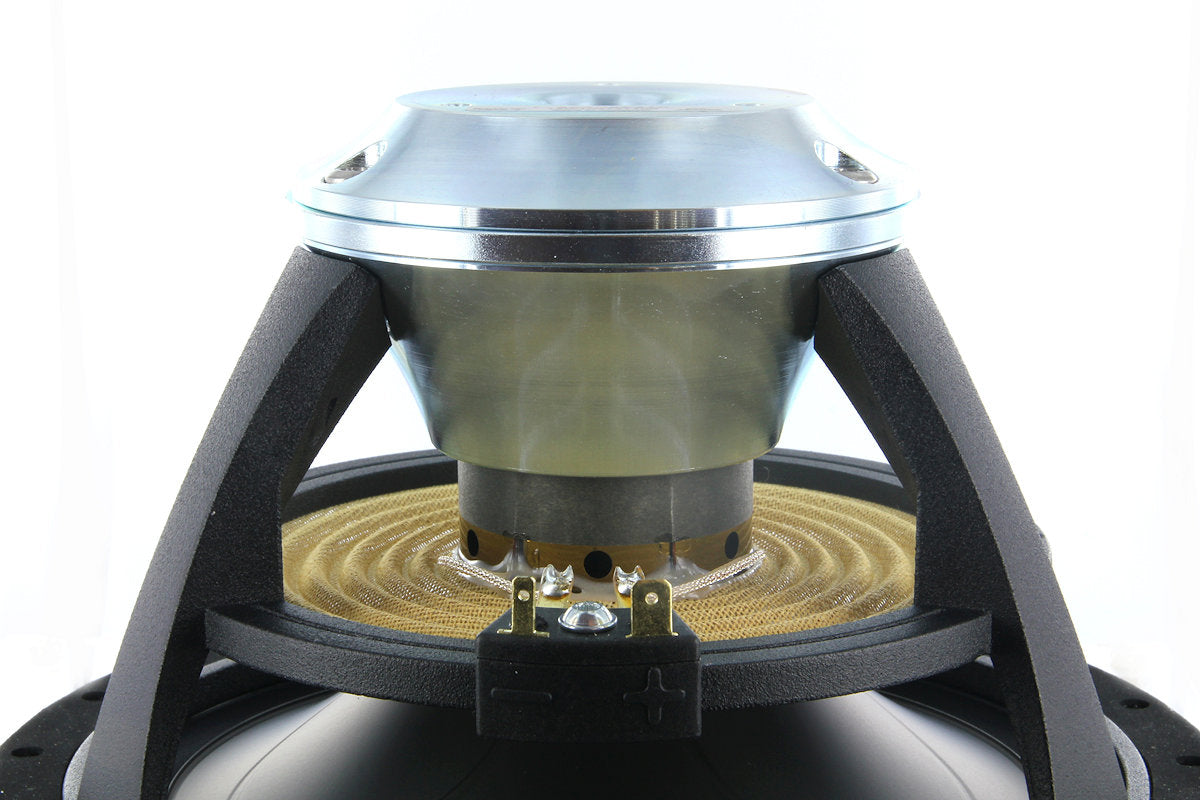

Hemmeligheden er Scan-Speaks patenterede SD-3-motor (Symmetrical Drive) med neodymmagnet. Svingspolen, den spole der skubber membranen frem og tilbage, er her kortere end den luftspalte i magneten, den bevæger sig i. Konstruktionen kaldes underhung og betyder, at spolen hele tiden befinder sig i et ensartet magnetfelt, også når membranen er langt ude. Kobberhætter i motoren er ifølge Scan-Speak med til at holde forvrængningen meget lav.
Resten af enheden følger samme tankegang: en membran af aluminium i Scan-Speaks patenterede udformning, et ophæng med lavt tab og en åben konstruktion. Alt sammen er designet til, at enheden skal følge signalet så tæt som muligt.
8 Ω eller 4 Ω: vælg den udgave, der passer til dit anlæg
Denne model har en impedans på 8 Ω. Impedansen er enhedens elektriske modstand, og den skal du kende, når du dimensionerer delefilteret og vælger forstærker. Foretrækker du en 4 Ω-udgave, findes søstermodellen 18WU/4747T00 i samme størrelse med 4 Ω. Den har en angivet følsomhed på 87,5 dB mod denne models 85,5 dB.
Illuminator-familien rummer også diskanter og mellemtoner, så du har mulighed for at holde hele dit projekt inden for samme serie. Når du skal sætte basenhed og diskant sammen, kan du bruge vores beregner til tovejs delefilter og få et godt udgangspunkt for de komponenter, filteret skal bestå af.
