Bas-mellemtone på 18 cm – hjertet i dine egne hifi-højttalere

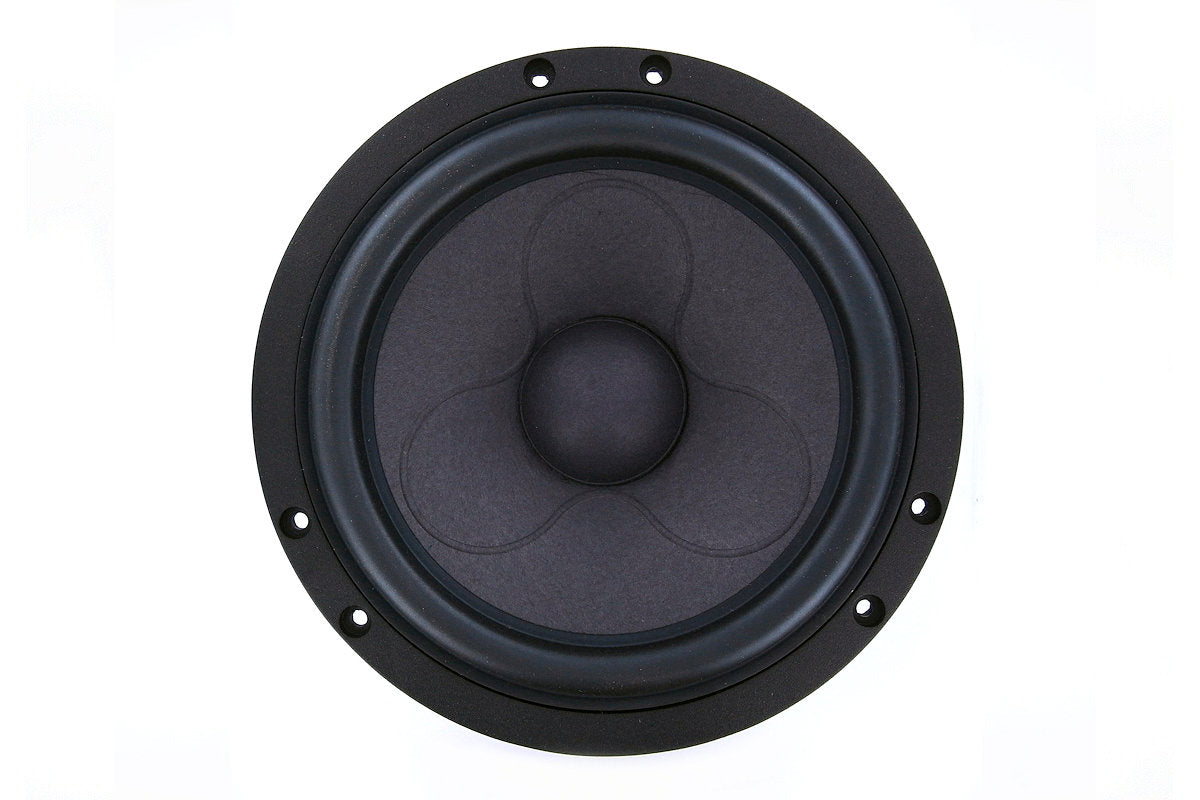

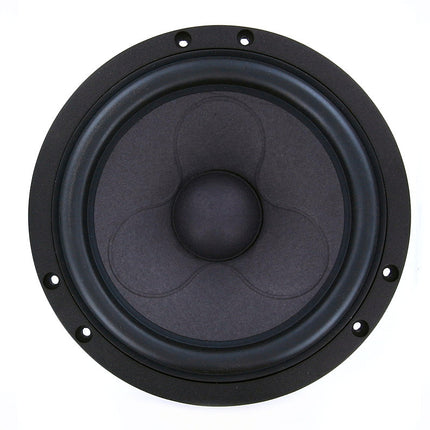

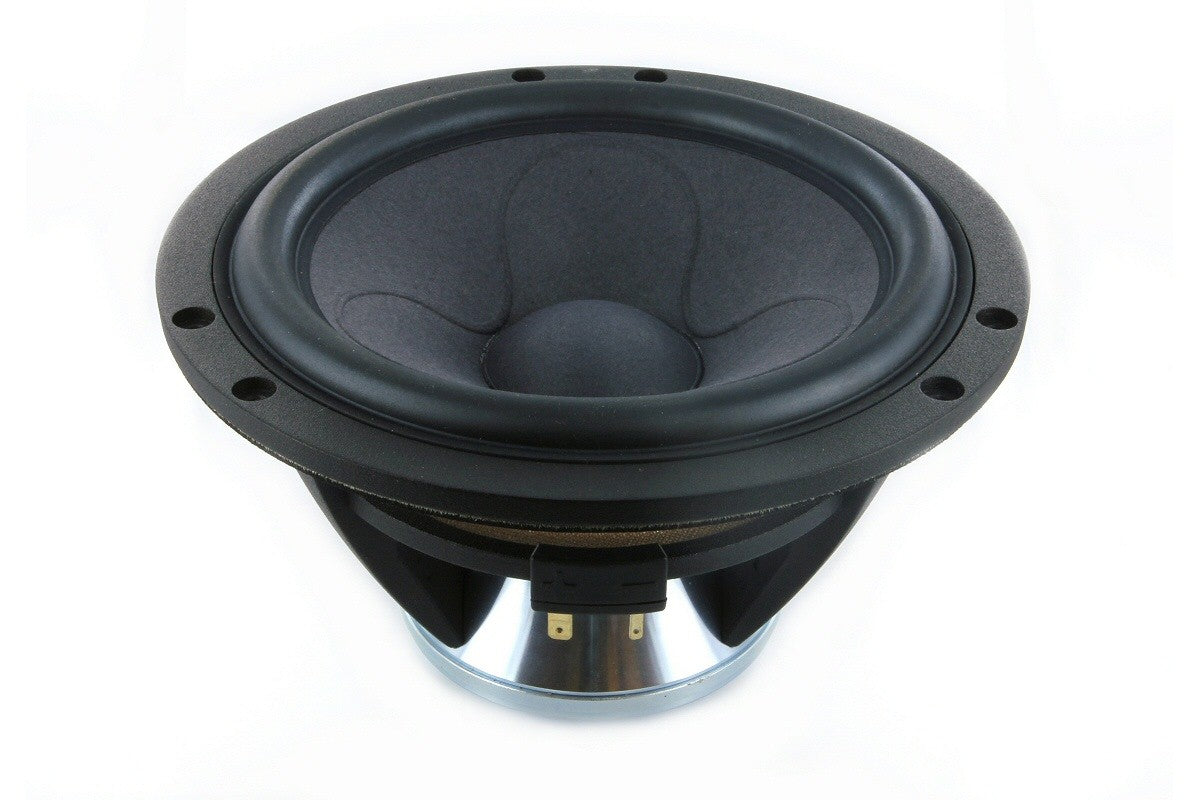

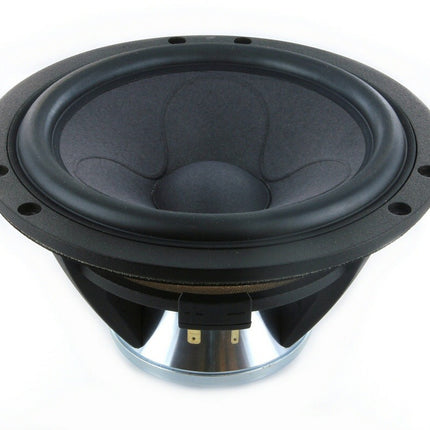

Drømmer du om at bygge et par højttalere, der dækker både dyb bas og mellemtone? Så begynder projektet med en god bas-mellemtone (midwoofer). Scan-Speak Illuminator 18WU/4741T00 tager sig af bassen og mellemtonen, og sammen med en diskant og et delefilter har du en komplet 2-vejs højttaler. Den store 18 cm enhed kan levere en dyb bas, når den sidder i det rigtige kabinet. Scan-Speak har allerede regnet kabinetmålene ud for dig, så du kan bruge kræfterne på at bygge.
Kabinetmålene er regnet ud for dig
Kabinettet bygger du selv, og Scan-Speak giver dig to færdige forslag at tage udgangspunkt i:
-
Lukket kabinet på 17 liter: Det er den enkleste kasse. Den er helt tæt uden hul eller rør og fylder mindst, men bassen går ikke helt så dybt.
-
Basrefleks på 35 liter: Her får kassen et rør, så luften i kabinettet arbejder sammen med enheden og forstærker de dybe toner. Kassen bliver større, men til gengæld holder bassen sig helt ned omkring 35 Hz, før den begynder at falde af.
Med vores beregner til kabinetvolumen og skæreliste kan du omsætte literne til konkrete plademål. Vælger du basrefleks, finder du rør til kabinettet blandt vores basrefleksrør.
Underhung svingspole og langt lineært udsving
Alle enhederne i Illuminator-serien er bygget op om to ting: en underhung svingspole og et langt lineært udsving. Svingspolen er den spole, der driver membranen frem og tilbage i magnetens felt. At den er underhung betyder, at spolen er kortere end den magnetspalte, den bevæger sig i. Spolen befinder sig derfor hele tiden i et ensartet magnetfelt, og det holder forvrængningen nede. Det lange lineære udsving betyder, at membranen kan bevæge sig langt frem og tilbage og stadig følge signalet præcist. Det er netop det, bassen har brug for, når der skal flyttes meget luft.
Motoren hedder SD-3 (Symmetrical Drive) og er patenteret af Scan-Speak. Den har neodymmagnet og kobberkapper, som efter Scan-Speaks egne oplysninger er med til at give meget lav forvrængning. Konussen er en patenteret sandwichkonstruktion af papir, og ophænget er udviklet til at bevæge sig lineært og med lavt tab. Scan-Speak beskriver selv målet med serien sådan: en højttaler skal ikke have sin egen lyd, men gengive signalet uden at lægge noget til eller trække noget fra. Ifølge Scan-Speak holder forvrængningen sig lav, også ved højere lydniveauer.
Fra enhed til komplet 2-vejs højttaler
Enheden dækker bas og mellemtone. Til de høje toner skal du derfor bruge en diskant og et delefilter, der sender den rigtige del af musikken til hver enhed. Vores guide til delefilter til 2-vejs højttalere hjælper dig med at regne komponenterne ud. Illuminator-serien rummer også diskanter, hvis du vil holde hele højttaleren i samme familie.
Enheden har en impedans på 4 Ω. Tjek derfor, at din forstærker er beregnet til at drive 4 Ω-højttalere. Foretrækker du 8 Ω, findes samme størrelse som 18WU/8741T00. Er du til en mindre enhed, rummer serien også 15WU/4741T00.
