Bas-mellemtone på 18 cm til dine egne high end-højttalere

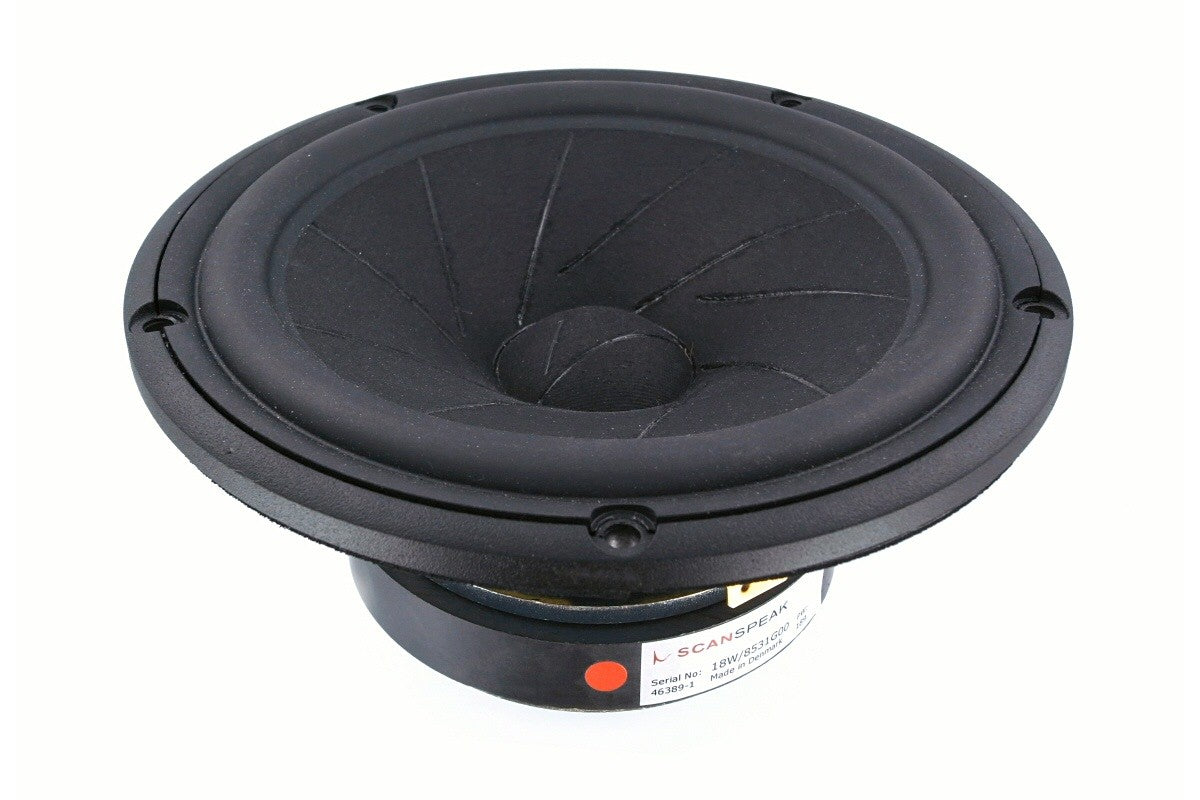

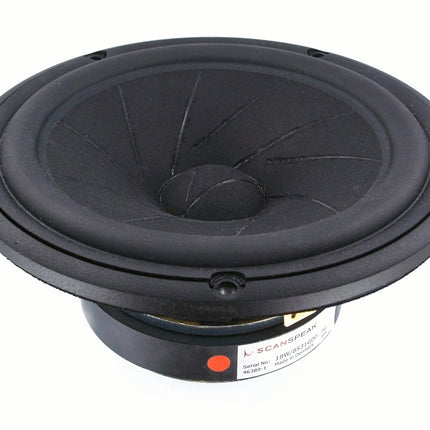

Drømmer du om at bygge et par højttalere med fylde i bassen og en gennemarbejdet mellemtone, er Scan-Speak Revelator 18W/8531G00 et spændende sted at begynde. Det er en bas-mellemtone (midwoofer). Den klarer både bassen og det område, hvor stemmer og de fleste instrumenter ligger. Du skal derfor kun tilføje en diskant og et delefilter for at have en komplet tovejshøjttaler. Enheden måler 18 cm og har en impedans på 8 Ω.
Papirmembranen med de fyldte slidser

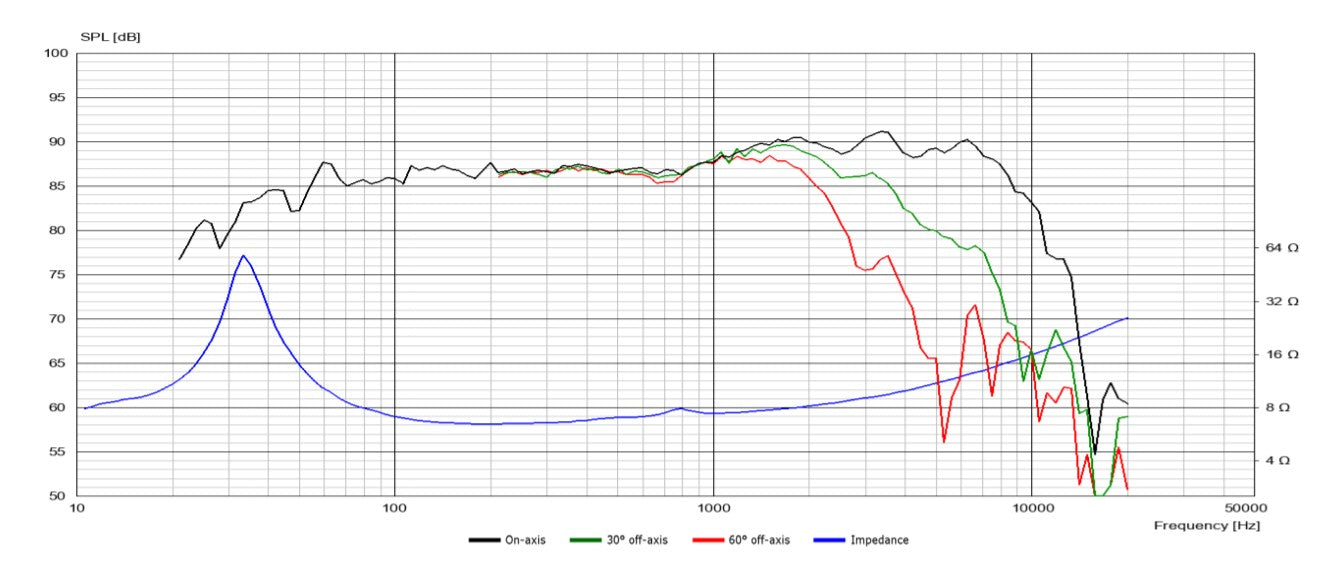

Det særlige ved Revelator-enhederne er membranen. Scan-Speak skærer slidser i papirkeglen og fylder dem med dæmpende lim. Når en membran bevæger sig hurtigt, kan den begynde at svinge på egen hånd, så den ikke længere bevæger sig som én stiv flade. Det kaldes break-up, og de fyldte slidser dæmper netop de svingninger. Scan-Speak fremhæver selv, at membranen sammen med enhedens øvrige konstruktion giver en mellemtone med stor klarhed og en jævn frekvensgang.
Bag membranen sidder en stor ferritmagnet, et lineært ophæng med lavt tab og Scan-Speaks patenterede drivsystem Symmetrical Drive (SD-2).
Kabinetmålene er regnet ud for dig
Scan-Speak har selv beregnet to kabinetter til enheden, så du har et sikkert udgangspunkt for dit byggeri. Du kan vælge mellem to typer:
-
Lukket kabinet på 23 liter: En helt tæt kasse uden åbninger. Den er enkel at bygge, fordi du ikke skal tilpasse et basrefleksrør. Bassen er her faldet 3 dB ved 52 Hz.
-
Basrefleks på 47 liter: Kassen har en port, der udnytter luften i kabinettet til at forstærke bassen. Med det større kabinet spiller enheden helt ned til 31 Hz (-3 dB).
Vil du have den dybeste bas, er basreflekskabinettet på 47 liter derfor det oplagte valg. Foretrækker du en mindre og enklere kasse, er det lukkede kabinet på 23 liter vejen at gå. Når du har valgt kabinet, kan du bruge vores beregner til kabinetvolumen og skæreliste til at omsætte literne til konkrete plademål.
Byg en tovejshøjttaler med diskant fra samme familie
Revelator er en hel familie af enheder. Ifølge Scan-Speak har den i mange år været en fast standard i high end-højttalere, og den spænder fra små tovejssystemer til store flervejskonstruktioner. Familien rummer også en række diskanter, så du kan finde en makker til bas-mellemtonen blandt vores diskanter.
For at fordele tonerne mellem de to enheder skal du bruge et delefilter. Det sørger for, at bas-mellemtonen tager de dybe og mellemste toner, mens diskanten tager de lyse. Med vores beregner til delefilter til tovejshøjttalere kan du finde værdierne for spoler og kondensatorer.
Passer en lavere impedans bedre til dit projekt, rummer serien også 18 cm-bas-mellemtonerne 18W/4531G00 og 18W/4531G01 på 4 Ω. De har dog andre parametre, så sammenlign dem, før du vælger.
