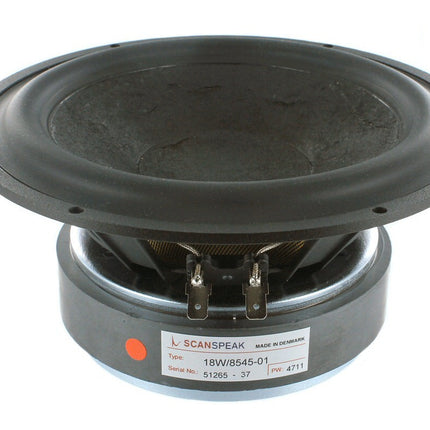

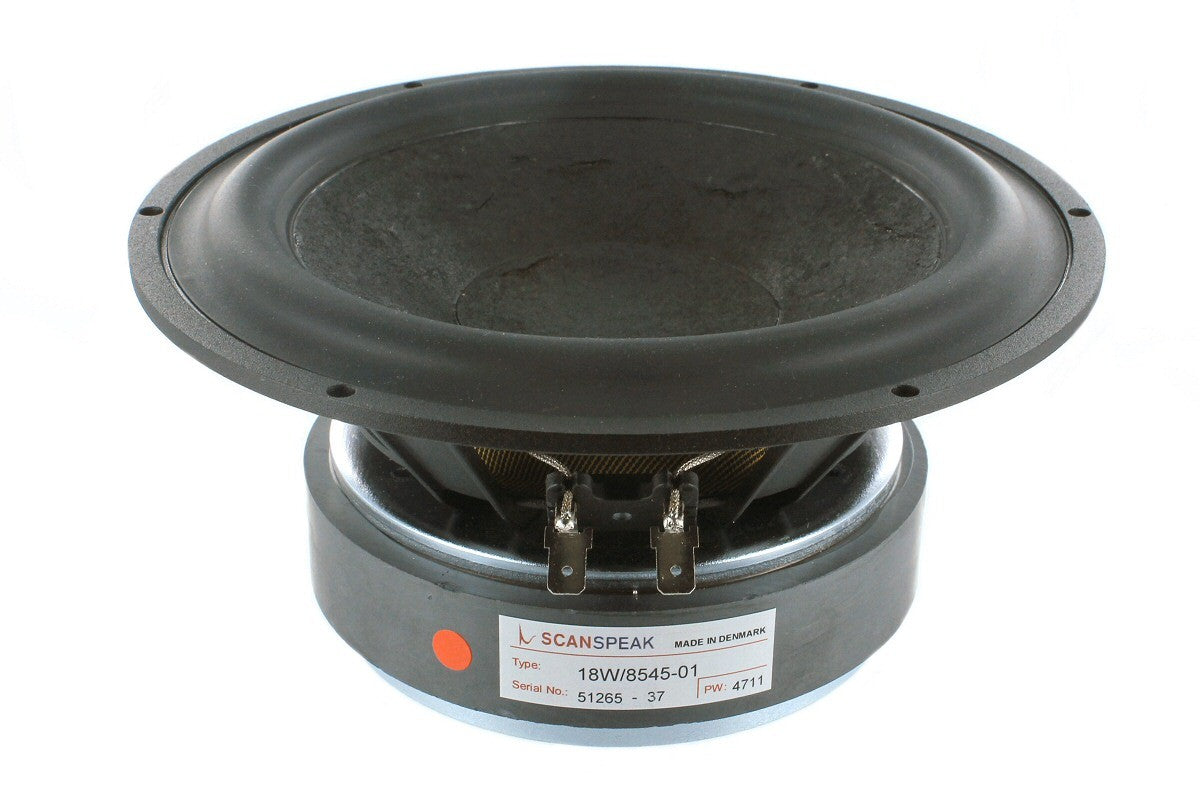

Bas-mellemtone på 18 cm – hjertet i dine første tovejshøjttalere
Drømmer du om et par stereohøjttalere, du selv har bygget fra bunden, er en tovejskonstruktion den klassiske vej: én enhed til bas og mellemtone og en diskant til de lyse toner. Scan-Speak Classic 18W/8545K00 er enheden, der dækker det område, hvor stemmer, guitarer og klaver har deres kerne. Med sine 18 cm klarer den både bas og mellemtone, og producentens to kabinetforslag på 10 og 16 liter er overskuelige at gå i gang med.
Enheden hører til Scan-Speaks Classic-familie. Her samler producenten sine mange årtiers erfaring og en række af de teknologier, firmaet selv har udviklet. Scan-Speak fortæller selv, at Classic-basenhederne sidder i nogle af verdens mest eksklusive high-end-højttalere. Det er altså samme familie, du arbejder med.
Kabinetmålene er regnet ud for dig
Hvor stort skal kabinettet være? Det er et af de første spørgsmål, du støder på som ny selvbygger. Her har Scan-Speak givet dig to bud at starte fra.
-
Lukket kabinet på 10 liter: En helt tæt kasse uden åbninger. Den er den mest kompakte og enkle løsning at bygge, og bassen rækker ned til 67 Hz, før den begynder at falde af.
-
Basrefleks på 16 liter: Kassen får en port, typisk et rør, hvor luften i kabinettet hjælper bassen på vej. Kabinettet bliver lidt større, men til gengæld rækker bassen helt ned til 44 Hz, før den begynder at falde af.
Vil du bygge basrefleks, kan du bruge vores beregner til basrefleks kabinet til at arbejde videre med målene, så du har styr på det, inden du saver den første plade til.
Kulfiberforstærket papir og et magnetsystem med kobber
Membranen er den kegle, du ser forfra, og den skubber luften frem og tilbage. På denne enhed er den lavet af papir, der er forstærket med kulfiber. Scan-Speak lufttørrer papirmembranerne i Classic-serien. Svingspolen er den spole, der får membranen til at bevæge sig. Den er viklet på en holder af glasfiber.
Bag membranen sidder et magnetsystem bygget efter Scan-Speaks Symmetric Drive-princip, hvor der indgår kobber i magnetsystemet. Princippet er opfundet af Scan-Speak selv, og producenten fremhæver, at omhyggeligt designede magnetsystemer har været et kendetegn for firmaet helt fra begyndelsen.
Sådan får du den til at spille sammen med en diskant

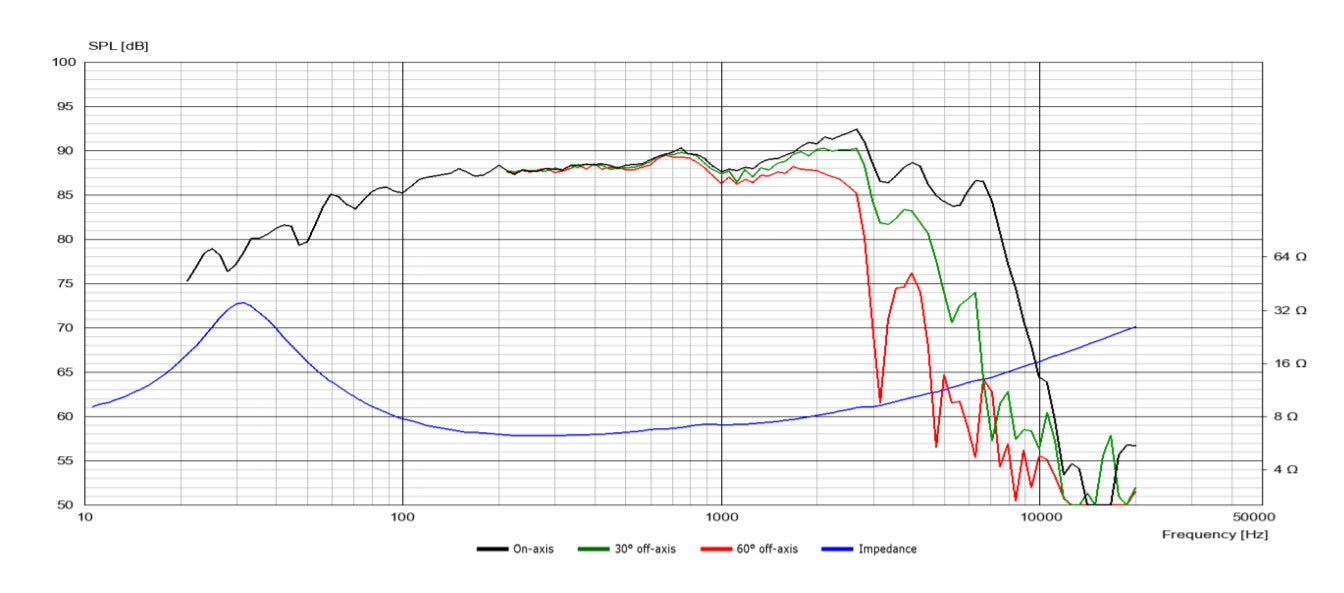

Bas-mellemtonen spiller fra den dybe bas og op til 3000 Hz. Over det område skal en diskant tage over. Overgangen styres af et delefilter, en lille kreds af spoler, kondensatorer og modstande, der sender de dybe toner til bas-mellemtonen og de lyse toner til diskanten. Med vores guide til delefilter til tovejshøjttalere kan du regne komponenterne ud. Husk, at enheden har en nominel impedans på 8 Ω, som du skal bruge i beregningen.
Vil du holde dig inden for samme familie, rummer Classic-serien også en række diskanter, blandt andet modeller med coatede tekstilmembraner.
