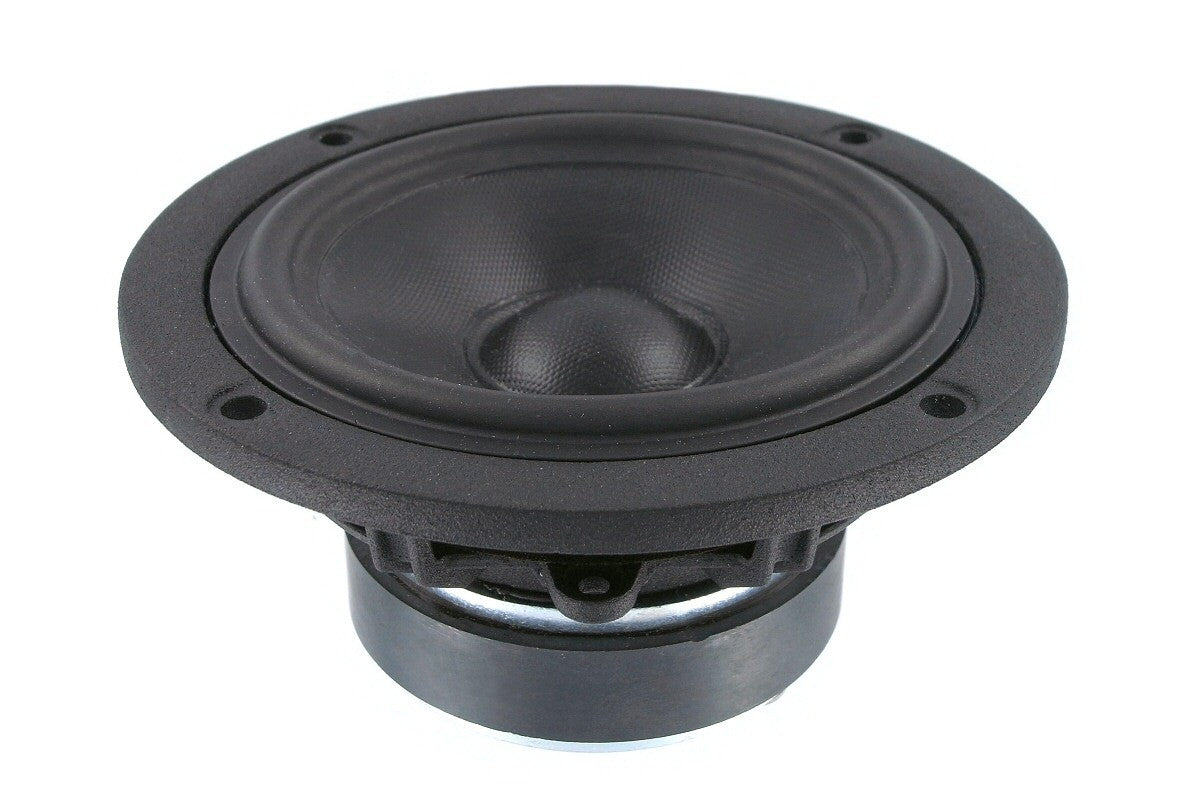

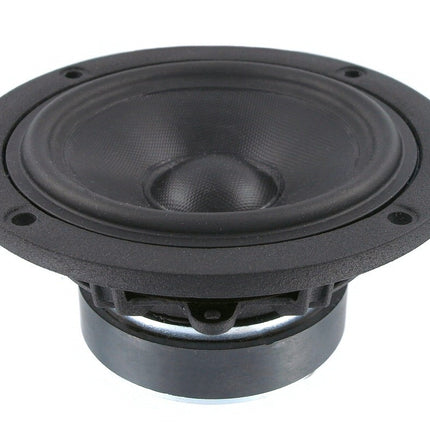

Scan-Speak 4" bas/mellemtone 12W/4524G00 højttalerenhed

Med denne 4" basenhed fra Scan Speaks discovery serie er det oplagt at lave en 2 vejs højttaler med en delefrekvense med op til 4500Hz for bedste resultat.

Denne enhed har stort set en identisk enhed i 8 ohm

Ønsker du laveste mulige tunning bør det give den 3liter med en basrefleks tunning på 69Hz, som vil resultere i en F3 på 77Hz. Dermed fin til en satelit højttaler

Til mellemtone brug vil jeg anbefale et trykkammer (lukket) på 1,4 liter som vil give en F3 på 140Hz

Læs testen af denne enhed her fra Voice coil magazine på engelsk

Denne bas/mellemtone tilhøre Scan Speaks Discovery serie

Thiele-small data:

Impedans 4 ohm

DC modstand (Re) 3,1 ohm

Induktans (Le) 0,4 mH

Membran areal (Sd) 59 cm2

Svingspole diameter 25 mm

Svingspole højde 10 mm

Luftgab højde 4 mm

Xmax +- 3 mm

Total vægt 1 kg

Egenresonans (fs) 50 Hz

Følsomhed (2,83V/1m) 89 dB

Mekanisk Q (Qms) 3,35

Elektrisk Q (Qes) 0.3

Total Q (Qts) 0,27

Bevægelig masse (Mms) 6,1 g

Motor styrke (Bl) 4,4 Tm

Equivalent volumen (Vas) 8,2 ltr

Mekanisk stivhed (Cms) 1,67 mm/N

Mekanisk tab (Rms) 0,57 kg/s

Effekt (IEC) 40W

100 timers rms test effekt 70W

Hent databladet her
