Byg dine egne tovejshøjttalere med en 18 cm bas-mellemtone fra Ellipticor

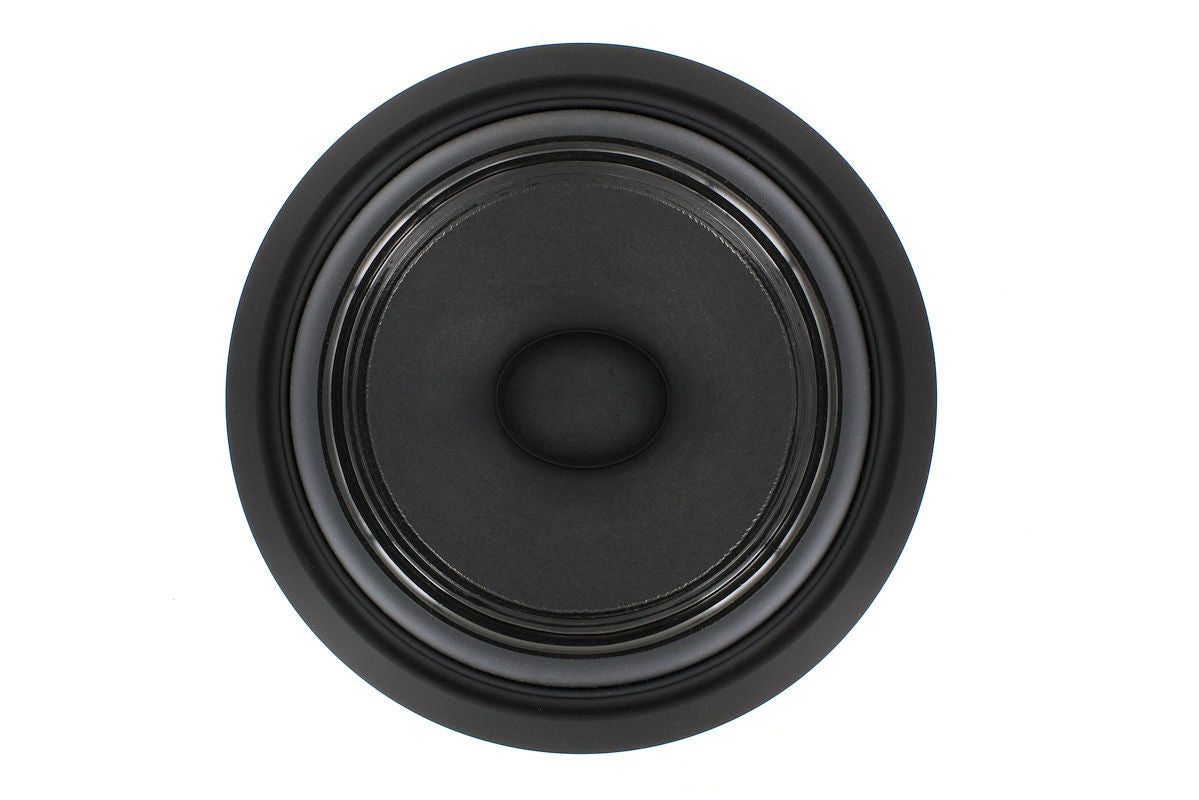

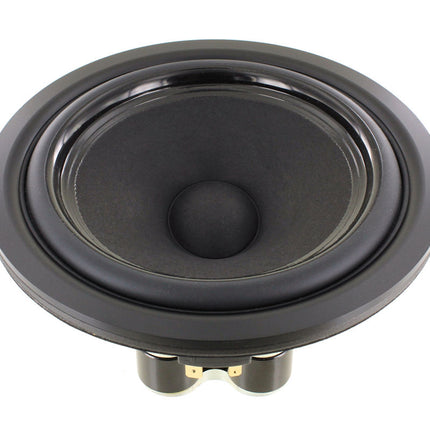

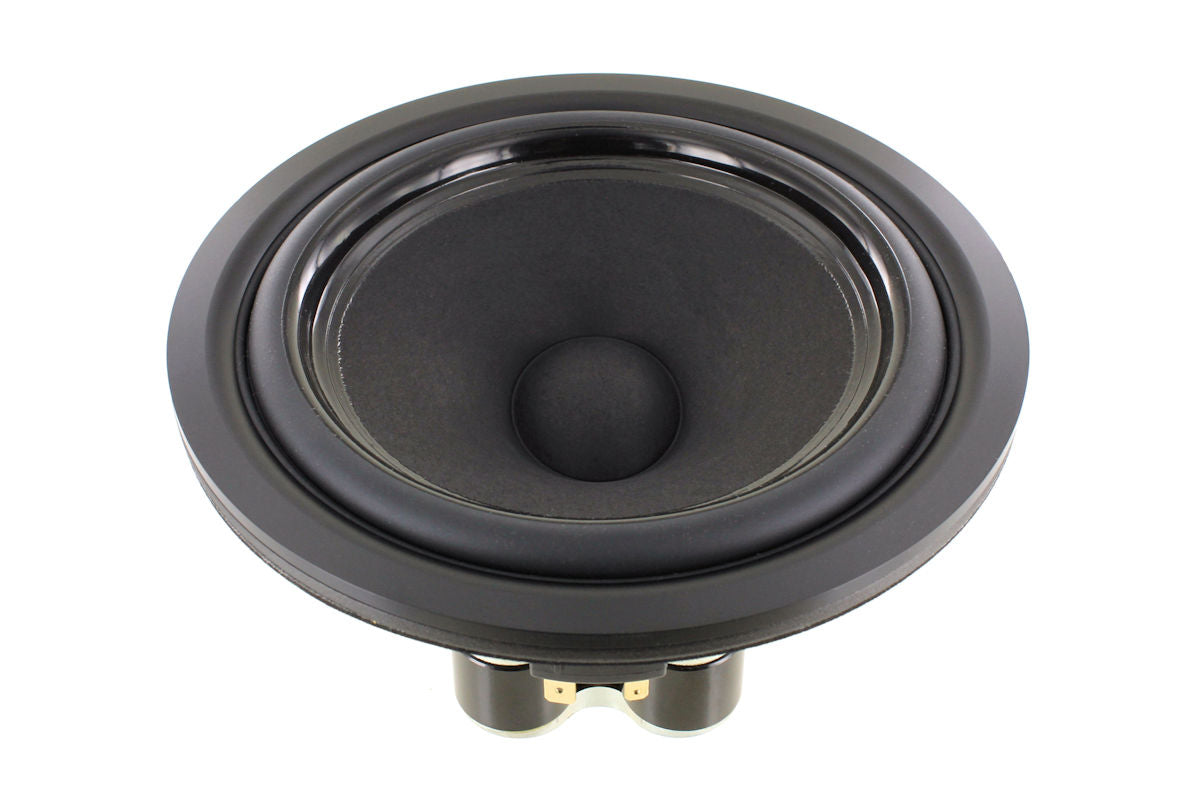

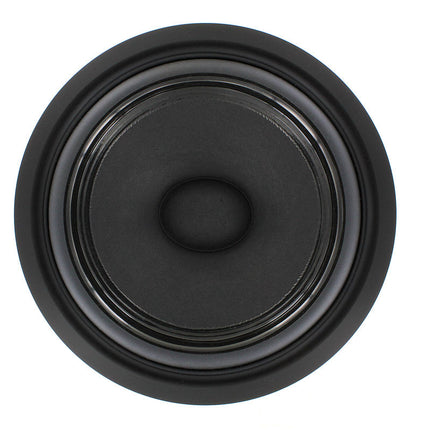

Drømmer du om et par højttalere, hvor én enhed tager sig af både bassen og stemmerne, mens en diskant klarer toppen? Så er Scan-Speak Ellipticor 18WE/4542T00 et spændende sted at begynde. Den 18 cm store bas-mellemtone (midwoofer) kan varetage netop den rolle i en tovejshøjttaler. Du bygger omkring en enhed, hvor Scan-Speak har gentænkt selve motoren, der får membranen til at bevæge sig.
Elliptisk svingspole: Scan-Speaks nye bud på motoren i en bas-mellemtone
Bag membranen sidder svingspolen. Det er en lille trådspole, der bevæger sig frem og tilbage i en spalte i magneten, når musiksignalet løber igennem den. I de fleste højttalerenheder er både spolen og spalten runde. I Ellipticor-serien har Scan-Speak gjort begge dele elliptiske. Formålet er ifølge Scan-Speak at komme af med de uønskede svingninger i membranen, som følger med den traditionelle runde motor.

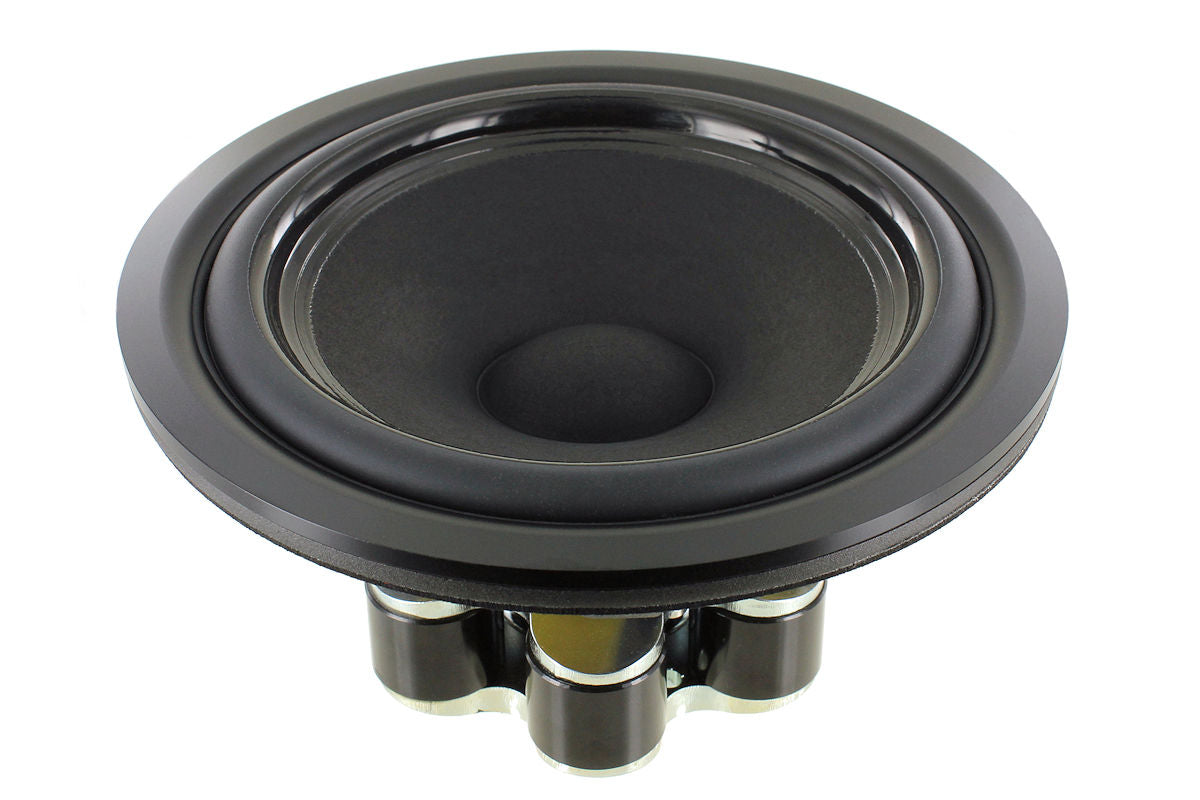

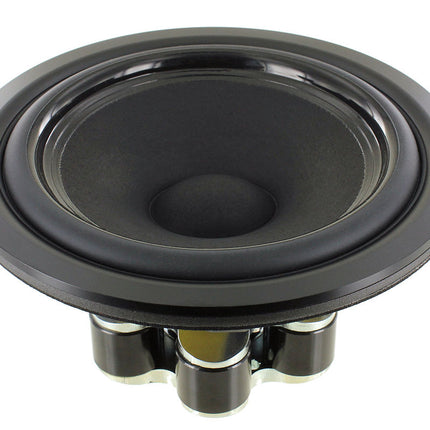

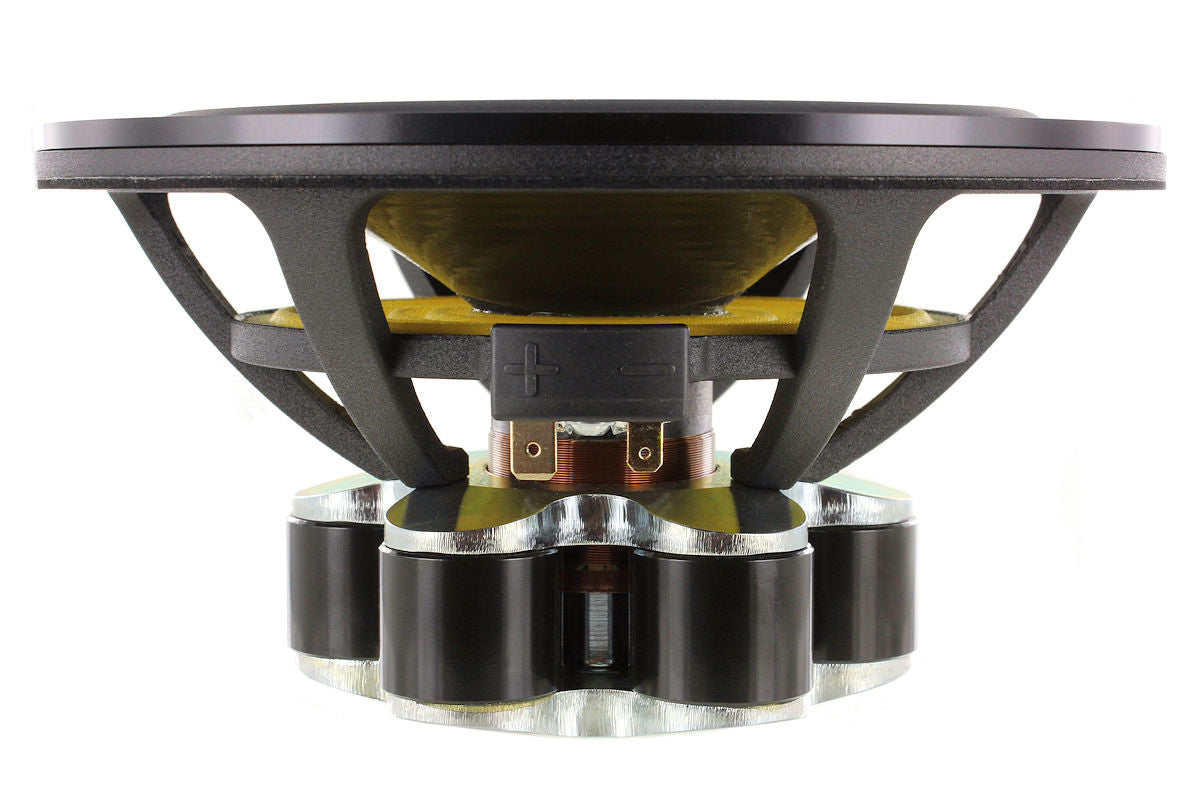

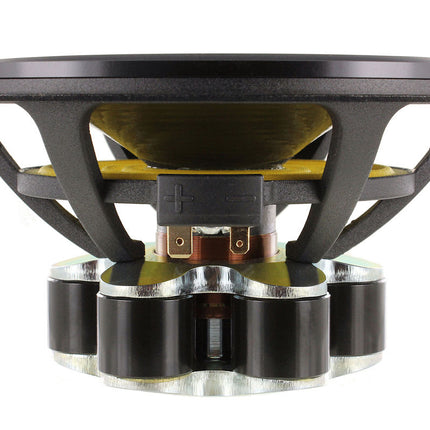

Den elliptiske motor arbejder sammen med et kraftigt magnetsystem af neodymium bygget efter Scan-Speaks SD AirCirc-princip. Membranen er lavet af papir.
Sådan beskriver Scan-Speak selv lyden
Scan-Speak fremhæver selv meget lav forvrængning og en hurtig reaktion på transienter, altså de pludselige anslag fra trommer, guitarstrenge og klaver. Producenten kalder lyden ren og gennemsigtig og bruger selv udtrykket "true to live" om, hvordan musikken skal lyde gennem enheden. 18WE/4542T00 er også blevet anmeldt i fagbladet Voice Coil.
Høj følsomhed og 4 Ω impedans
Følsomheden fortæller, hvor højt en enhed spiller, når du sender en bestemt mængde effekt ind i den. Med 92,5 dB får du meget lyd ud af forstærkeren, og det giver dig god plads til at bygge en højttaler, der kan spille livligt uden et stort kraftværk bag sig.
Enheden har en nominel impedans på 4 Ω. Tjek derfor, at din forstærker er beregnet til at drive 4 Ω-højttalere. Foretrækker du 8 Ω, findes den samme størrelse i serien som 18WE/8542T00, der har en følsomhed på 89 dB.
Kabinet og delefilter: regn dig frem til dit eget design
Til denne enhed regner du selv kabinettet ud, og det er en stor del af glæden ved at bygge selv. Enhedens resonansfrekvens (Fs) divideret med Qes giver EBP, et hjælpemiddel til at vælge kabinettype. Vores guide til EBP og valg af kabinettype viser dig, hvordan du bruger det. Lander du på basrefleks, hjælper beregneren til basreflekskabinet dig med volumen og port.

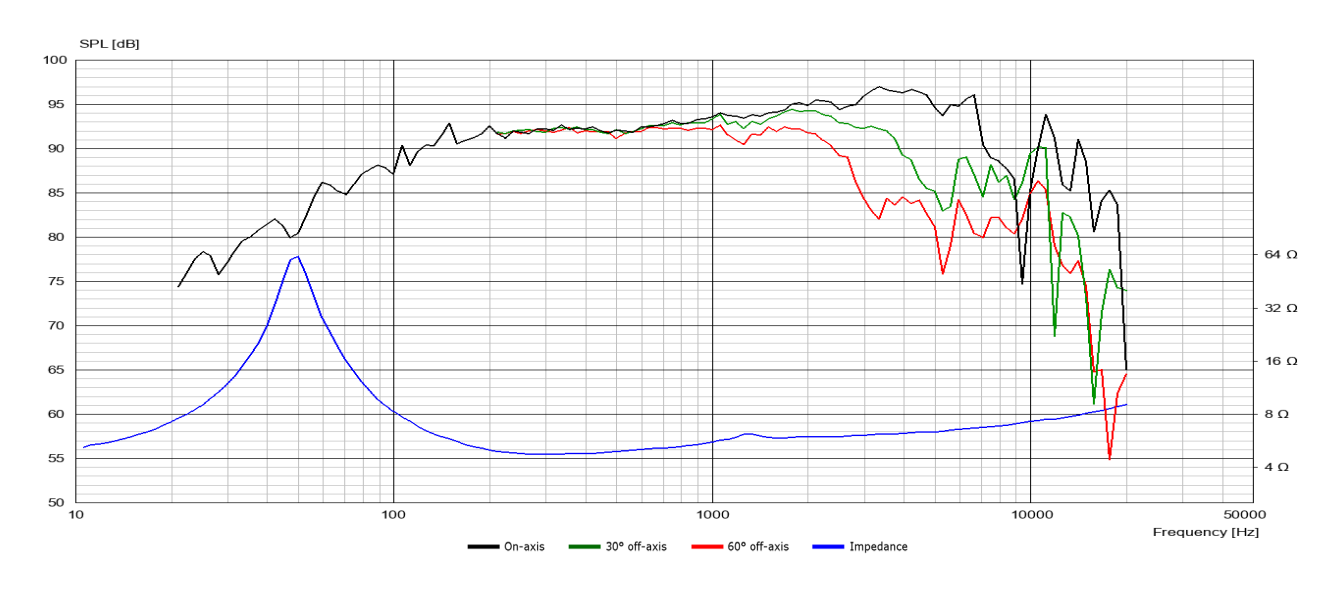

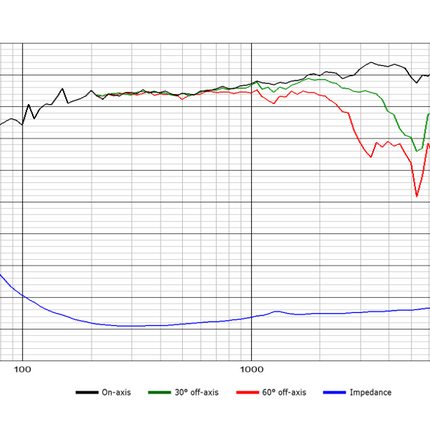

Frekvensområdet går fra enhedens resonansfrekvens og op til 6000 Hz. Du har altså god plads til at vælge, hvor diskanten skal tage over. Når du skal lægge delefrekvensen, kan du komme i gang med beregneren til delefilter, 2 vejs. Ellipticor-serien rummer også diskanter og en mellemtone, hvis du vil holde hele højttaleren inden for samme familie.
