Mellemtone på 12 cm – hjertet i din selvbyggede 3-vejs højttaler

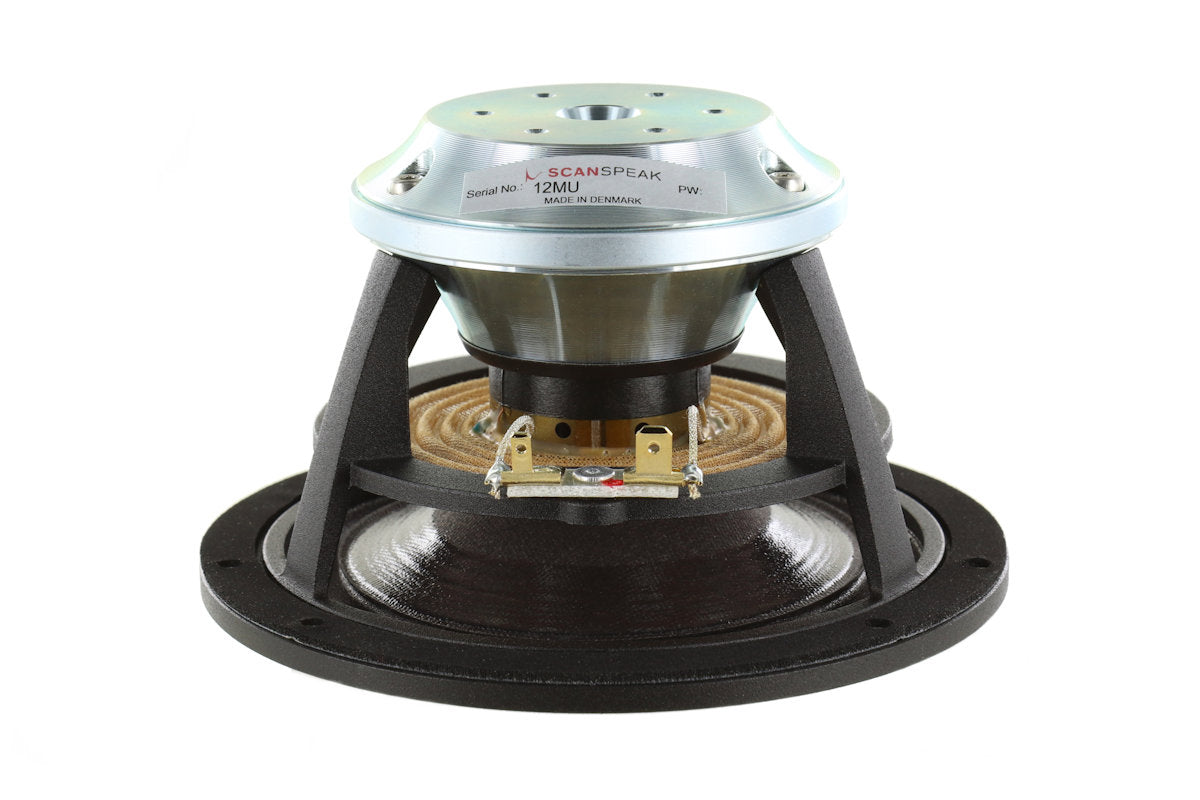

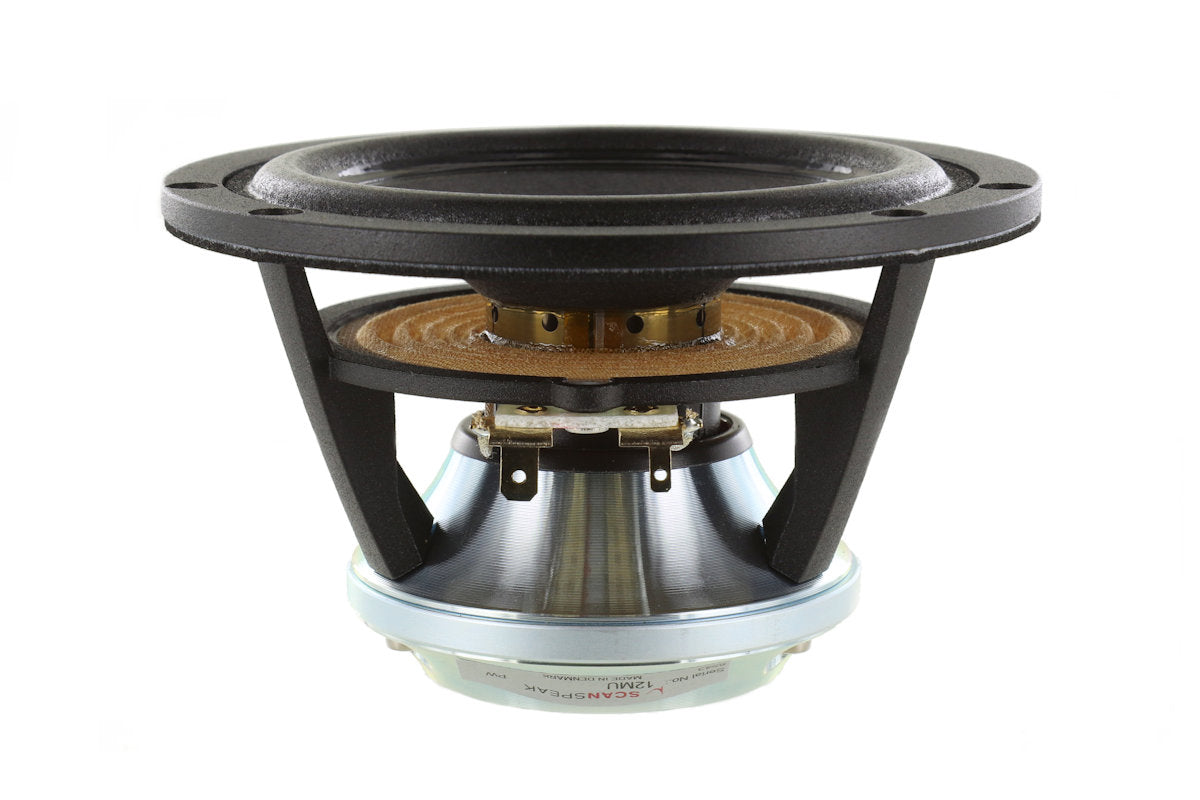

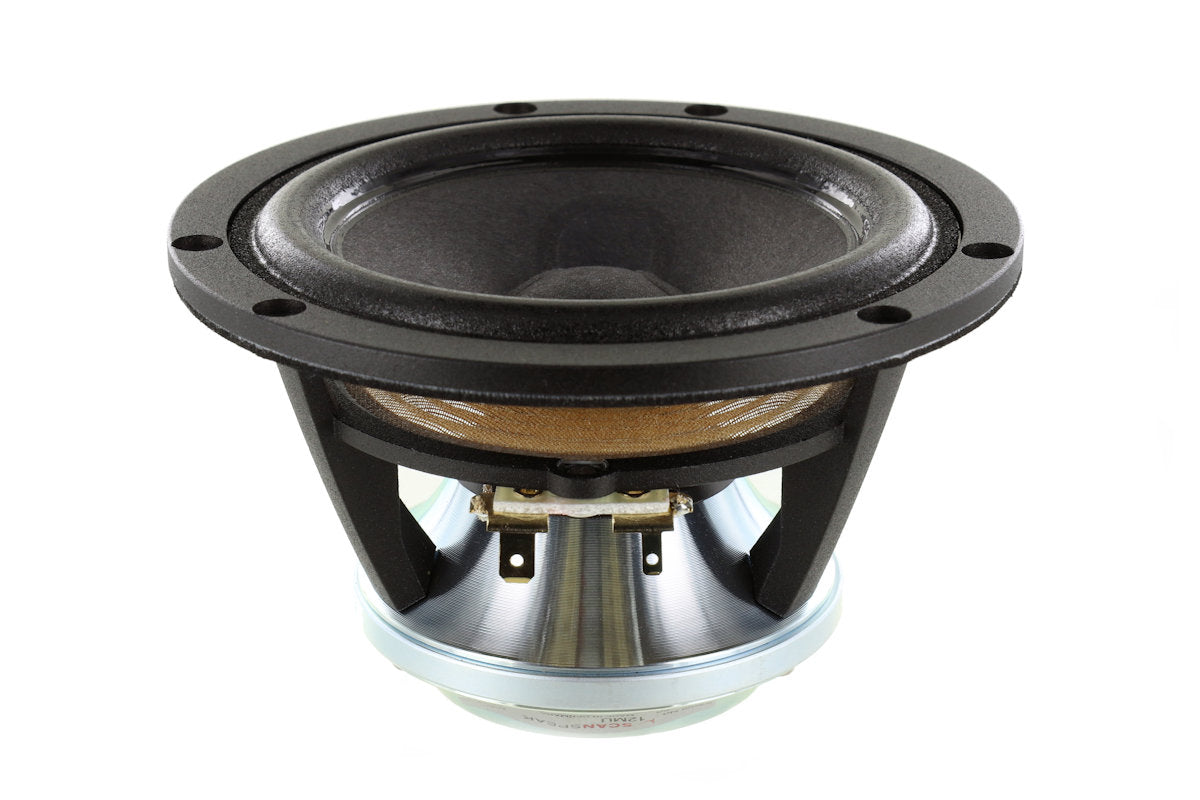

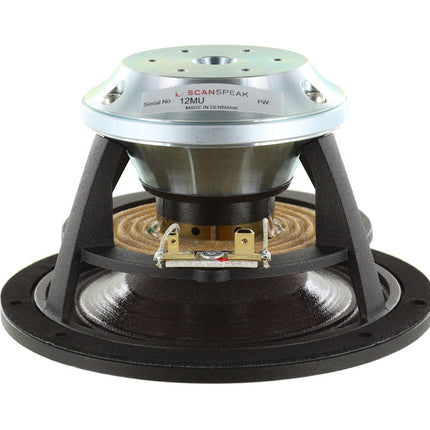

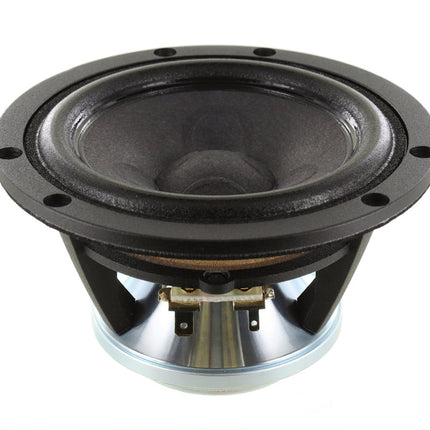

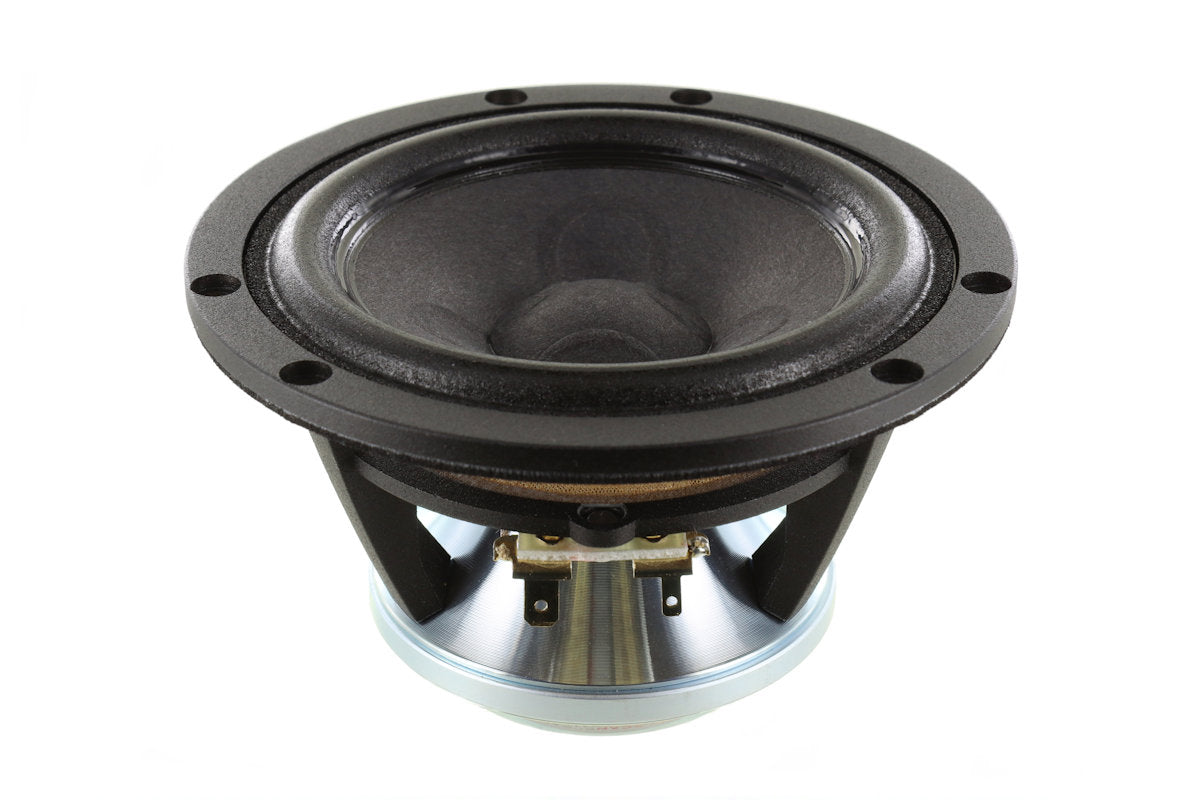

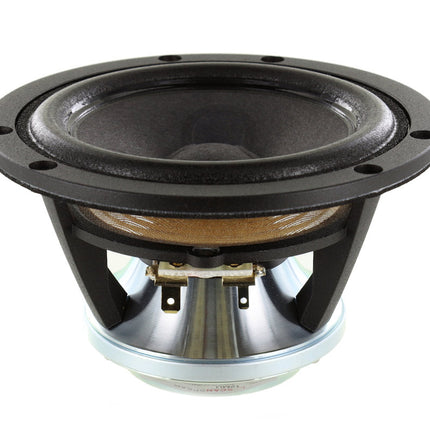

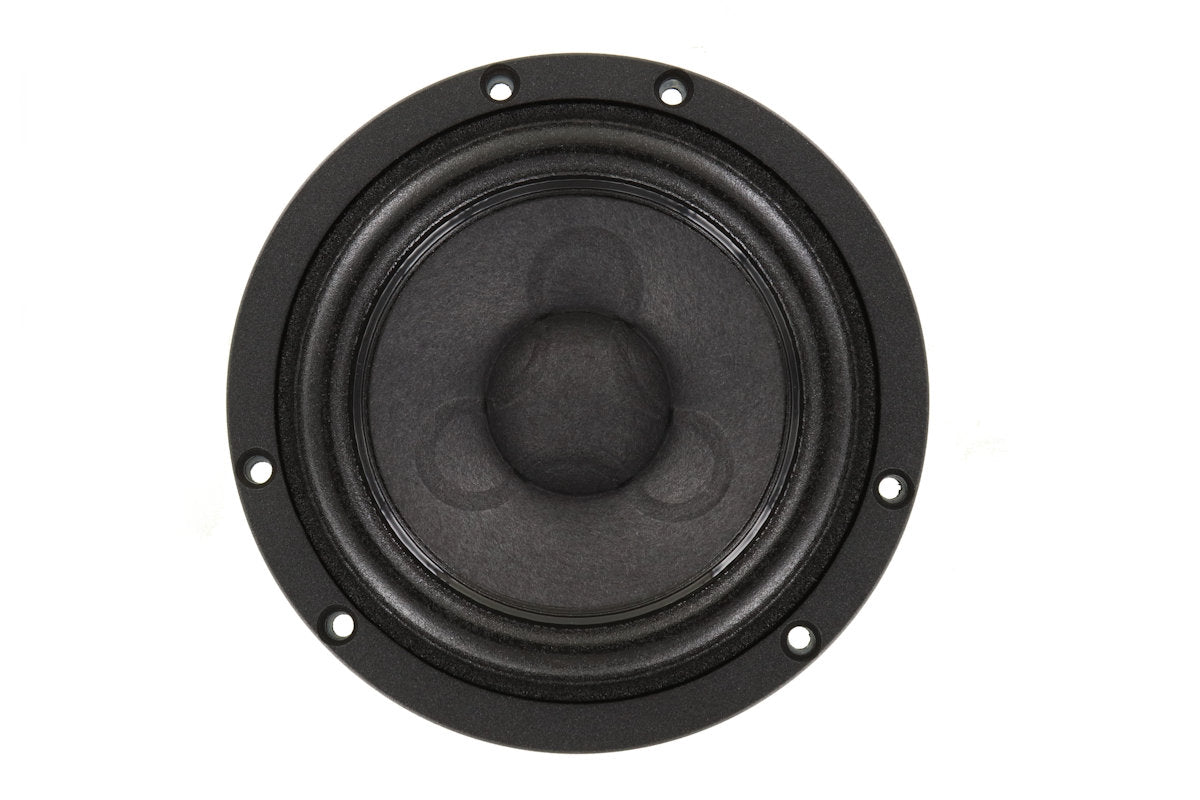

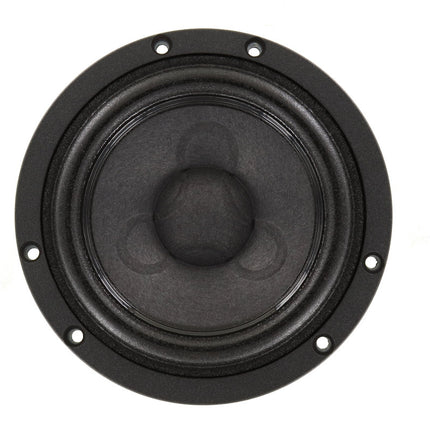

Drømmer du om højttalere, hvor stemmer, guitar og klaver får deres helt egen enhed, er mellemtonen den, du skal kigge efter. I en 3-vejs højttaler deler tre enheder musikken mellem sig. Basenheden tager de dybe toner, diskanten de lyse, og mellemtonen spiller området midt imellem, hvor stemmer og de fleste instrumenter ligger. Scan-Speak 12MU/8731T00 er en mellemtone på 12 cm fra Illuminator-serien. Den er bygget til netop den opgave og kan blive centrum i et byggeprojekt, du kan være stolt af.
Bygget til ikke at lægge noget til lyden
Bag Illuminator-serien ligger en enkel tanke fra Scan-Speak: En højttaler skal ikke have sin egen lyd. Den skal gengive signalet uden at lægge noget til eller tage noget fra. Scan-Speak fremhæver selv seriens gennemsigtighed og detaljer, og at forvrængningen holdes nede, også når du skruer op.
Det har Scan-Speak arbejdet for på flere måder:
-
Underhung svingspole: Svingspolen er kortere end det magnetiske gab, den bevæger sig i. Derfor bliver den inde i det jævne magnetfelt, også når membranen arbejder hårdt. Det er en af grundene til, at enheden kan bevæge sig langt og stadig følge signalet præcist.
-
SD-3-motorsystem: Scan-Speaks patenterede Symmetrical Drive-motor med neodymmagnet. Kobberkapper i motoren og selve opbygningen er ifølge Scan-Speak med til at holde forvrængningen meget lav.
-
Patenteret papirmembran og ophæng med lavt tab: Membranen har Scan-Speaks egen patenterede struktur, og ophænget er lavet, så bevægelsen forbliver lineær.
-

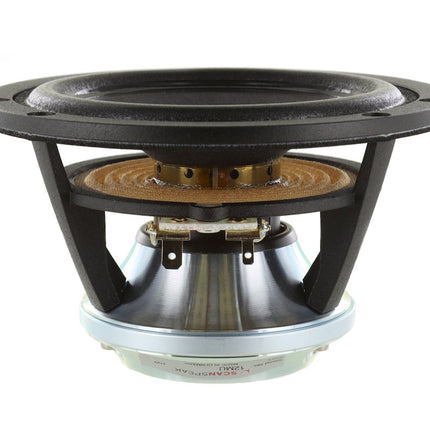

Åben konstruktion: Illuminator-mellemtonerne og de tilhørende basenheder har en åben opbygning, som Scan-Speak fremhæver som en del af det usædvanlige design.
Kabinetmålene er regnet ud for dig
Mellemtonen får normalt sit eget lille kammer inde i højttaleren. Så kan basenhedens bevægelser ikke påvirke den. Her gør den lille enhed dit byggeri overskueligt. Scan-Speak har selv regnet to kabinetforslag ud: et lukket kammer på kun 1,3 liter eller en basrefleks på 2,3 liter. Basrefleksen giver lidt mere rækkevidde nedad, mens det lukkede kammer er det mindste. Er du i tvivl om, hvilken type du skal vælge, kan du læse vores guide til valg af kabinet – lukket eller basrefleks. Et lille kammer får ofte en god portion dæmpemateriale, så lyden ikke kastes frem og tilbage mellem væggene.
Find dens plads mellem bas og diskant
En mellemtone skal altid have et delefilter. Det er den elektriske kreds, der sender de rigtige toner til hver enhed. Mellemtonen skal både have de dybeste og de lyseste toner skåret fra, så den kun får sit eget område. Enheden har en nominel impedans på 8 Ω, og den værdi skal du bruge, når du beregner filteret. Med vores beregner til 3-vejs delefilter kan du finde komponentværdierne og samle filteret selv.
En hel familie at bygge videre med
Illuminator-serien rummer også diskanter og større bas- og mellemtoneenheder. Du kan derfor vælge alle enheder i dit projekt fra samme familie, med den samme tanke bag konstruktionen. Passer en lavere impedans bedre til resten af dine enheder, findes mellemtonen også i en 4 Ω-udgave, 12MU/4731T00.
