Revelator-diskant med aluminiumsbølgeleder til dine egne hifi-højttalere
Vil du bygge et par højttalere, hvor diskanten er noget særligt? Så er D2905/990000 et spændende sted at starte. Scan-Speak kalder den selv den oprindelige Revelator-diskant, og den bygger videre på erfaringerne fra deres Classic-diskanter. En diskant tager sig af de lyse toner, f.eks. bækkener, overtoner fra strygere og detaljerne i stemmer. Sammen med en basenhed og et delefilter bliver den til en komplet højttaler, som du selv har bygget.

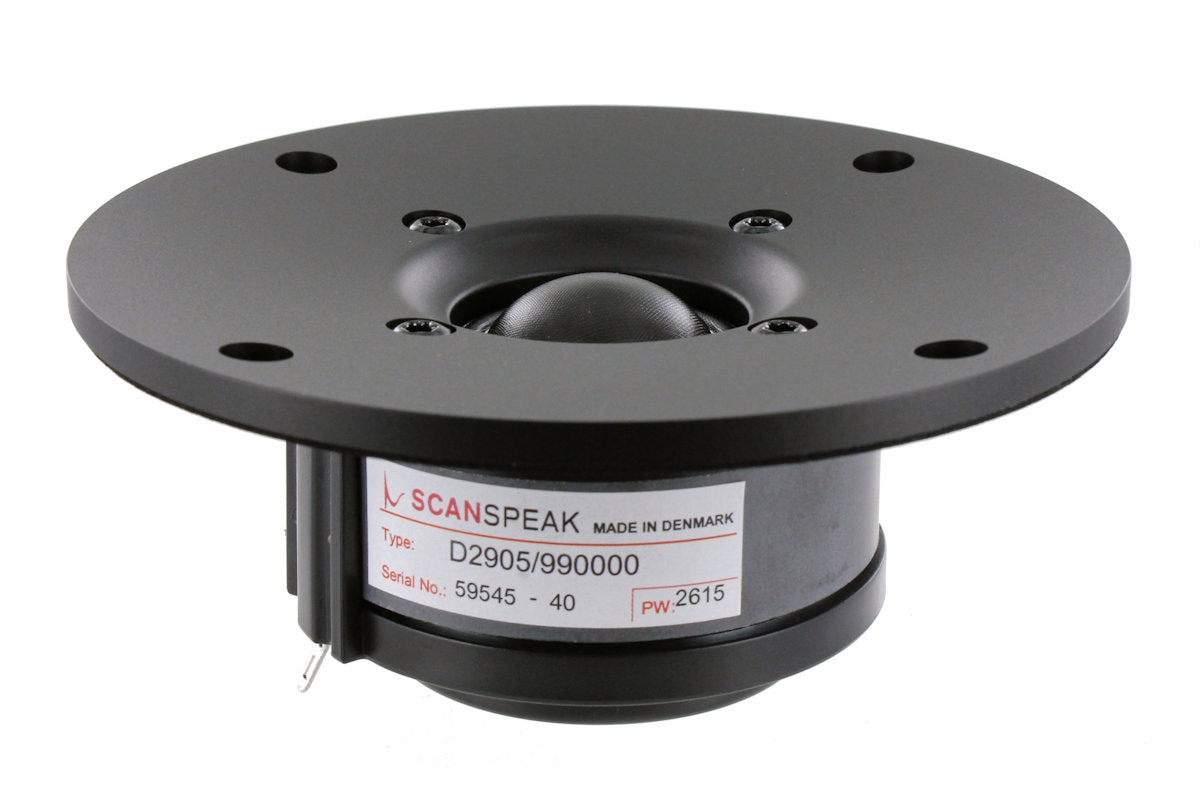

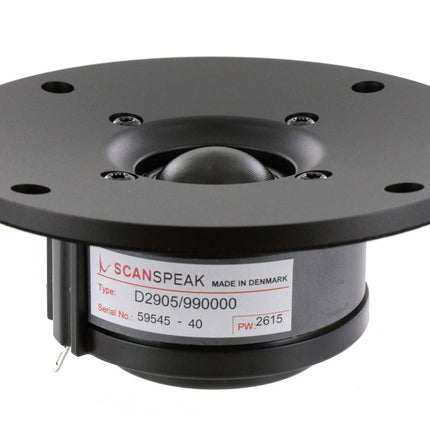

Den store aluminiumsfront er mere end pynt
Det første, du lægger mærke til, er den store front i fræset aluminium. Den fungerer som en bølgeleder (waveguide), dvs. en formet tragt rundt om kuplen, der styrer, hvordan lyden spreder sig ud i rummet. Selve kuplen er lavet af specialbehandlet tekstil, og bag den sidder et kammer, som Scan-Speak har konstrueret, så det ikke giver resonanser.

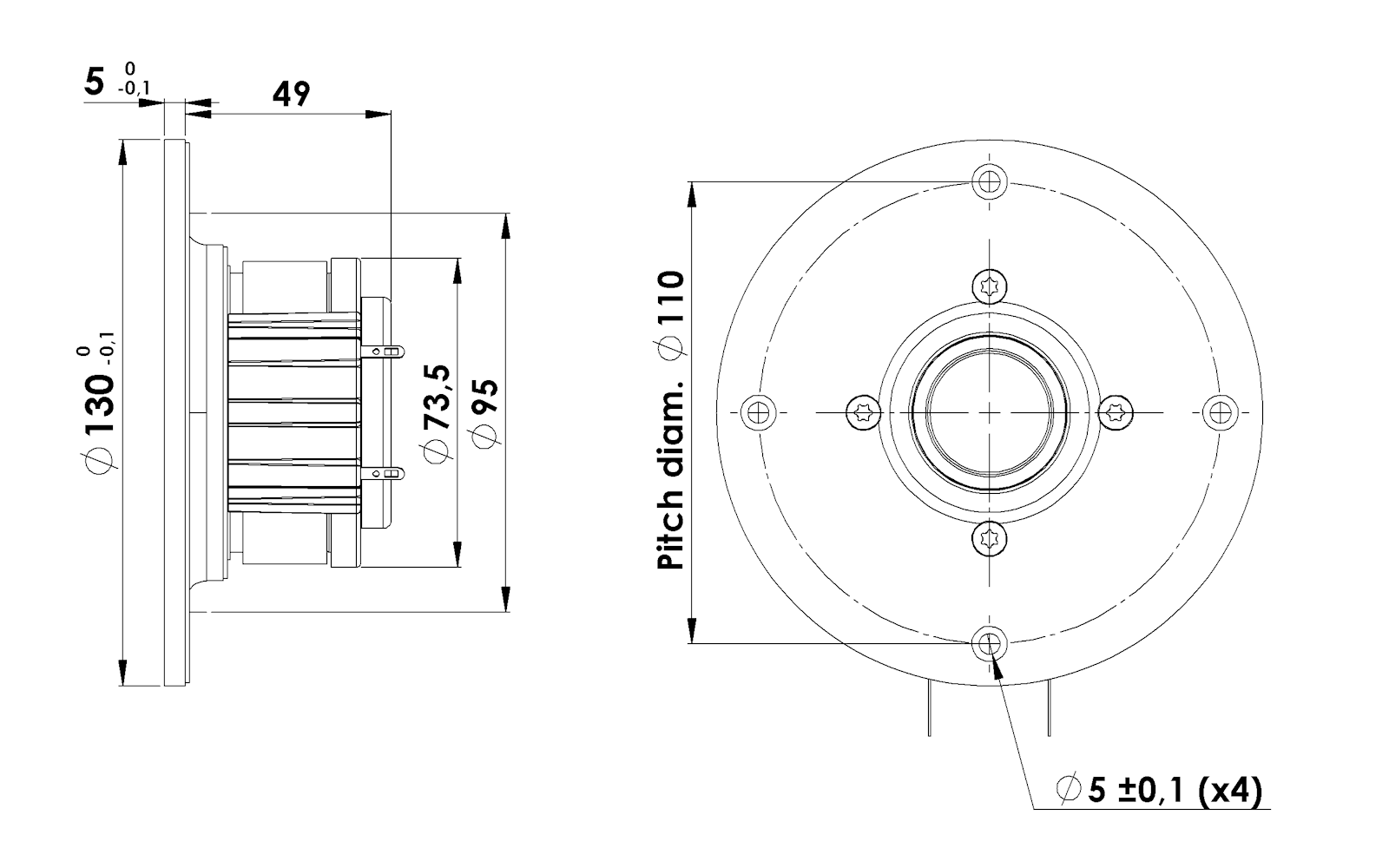

Motoren følger Scan-Speaks Symmetrical Drive-konstruktion (SD-2) med kobberhætter, som er videreført fra Classic-diskanterne, og magneten er af ferrit. Enheden vejer 800 g, og det er værd at have med i planerne, når du laver fronten til kabinettet.
Sådan får du diskanten til at spille sammen med en basenhed
Diskanten arbejder fra 2.500 Hz og op. Delefilteret skal derfor sørge for, at den kun får de lyse toner, mens basenheden tager resten. Diskanten har en impedans på 6 Ω, og det er den værdi, du skal regne med, når du dimensionerer filteret. I vores beregner til 2-vejs delefilter kan du taste værdierne ind og få komponenterne regnet ud. Spoler, kondensatorer og modstande til filteret finder du under byg selv delefilter.

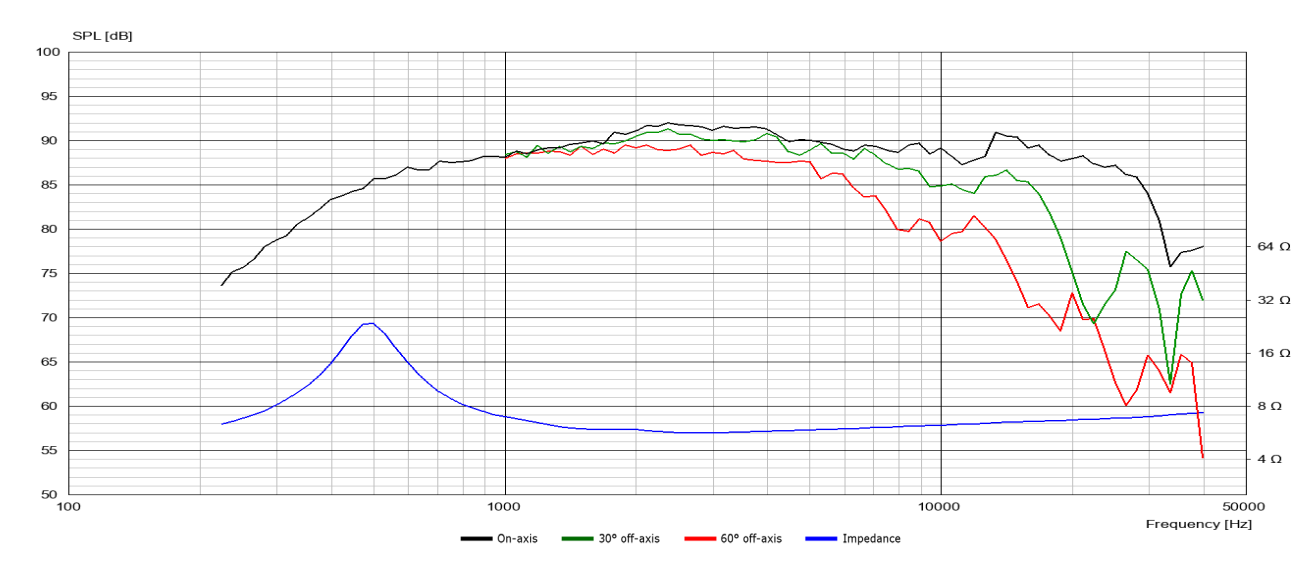

Følsomheden er 91 dB. Følsomhed fortæller, hvor kraftigt en enhed spiller ved det samme signal fra forstærkeren. Jo højere tallet er, jo højere spiller den. Spiller diskanten kraftigere end den basenhed, du vælger, dæmper du den med et dæmpeled, som er et par modstande i filteret. Hvordan det gøres, kan du læse i guiden dæmpeled – sådan dæmper du en diskant.
Find basenheden i samme Revelator-familie
Revelator er Scan-Speaks serie til high end-højttalere, og Scan-Speak fremhæver selv, at serien i mange år har været en fast standard i den slags systemer. Familien rummer mellemtoner, basenheder og subwoofere, så du kan finde partnere til alt fra en lille 2-vejs højttaler til et stort system med flere enheder. Serien har også andre diskanter, bl.a. modeller med mindre kuppel og lavere impedans, hvis dit projekt kræver noget andet.
