Mellemtone på 12 cm til dine egne trevejshøjttalere

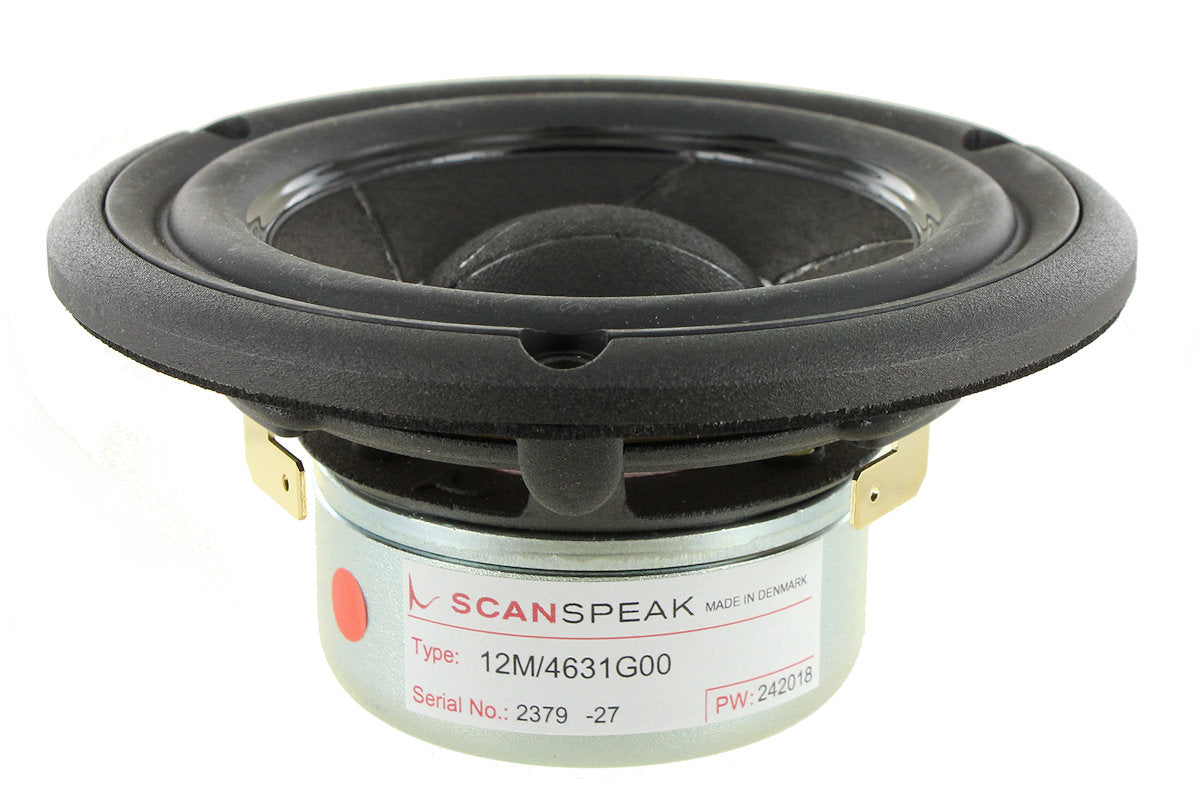

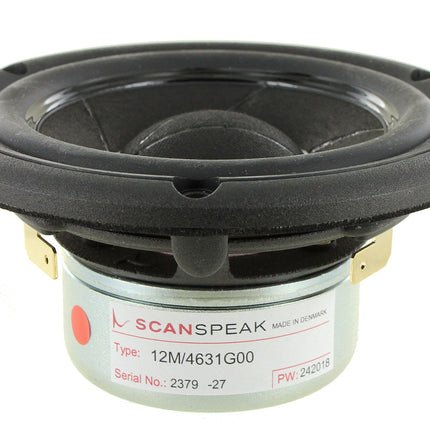

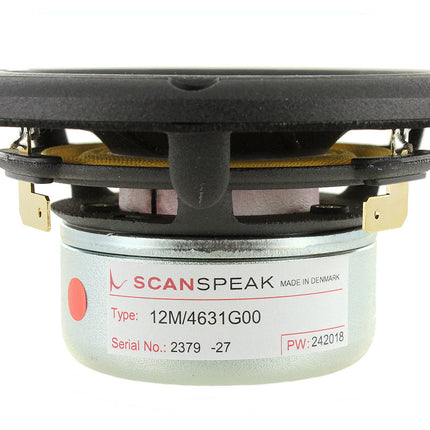

Drømmer du om at bygge højttalere, hvor stemmer, guitarer og klaver får deres helt egen enhed? Så er en mellemtone (midrange) brikken, du skal bruge. I en trevejshøjttaler deler tre enheder arbejdet: basenheden tager de dybe toner, diskanten de lyse, og mellemtonen spiller midt imellem, dér hvor det meste af musikken foregår. Scan-Speak Revelator 12M/4631G00 er netop sådan en mellemtone. Den er kompakt og kræver kun et lille kammer bag sig, så den passer ind i mange forskellige byggeprojekter.

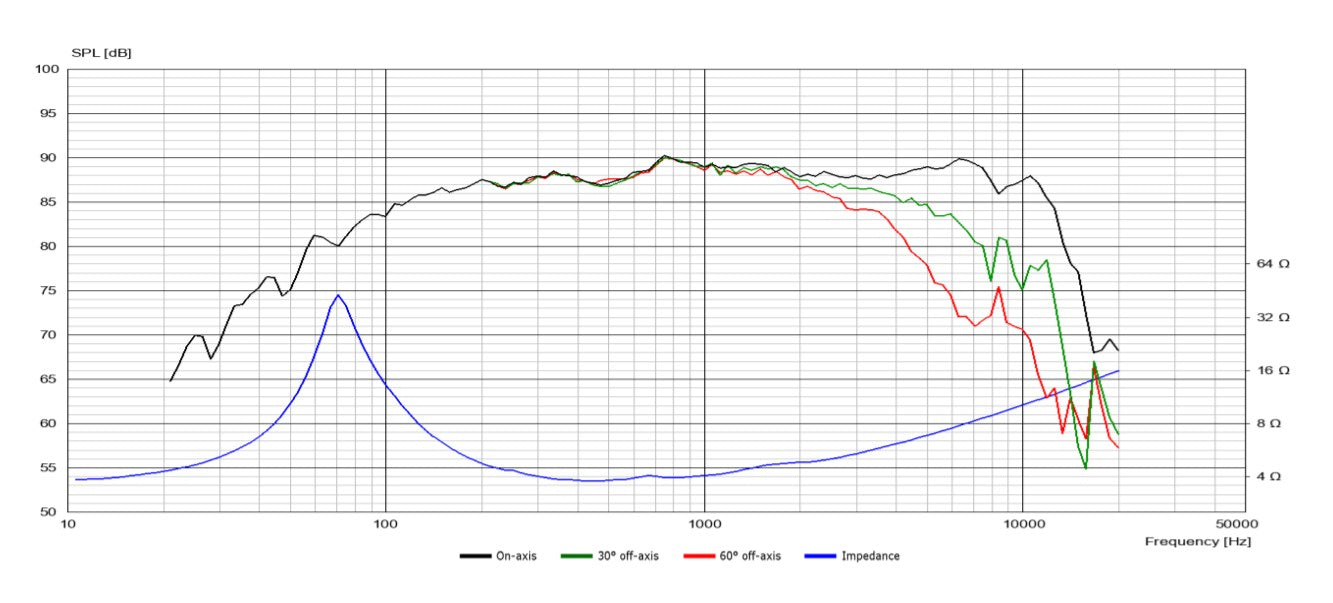

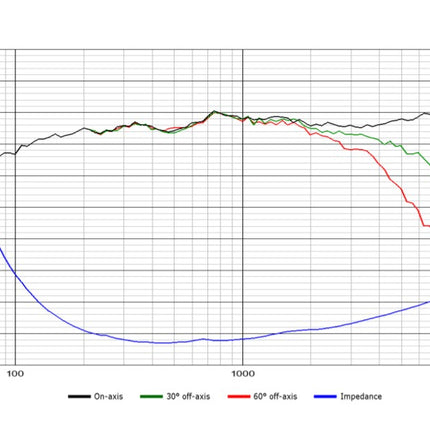

Enheden har et frekvensområde på 85-10.000 Hz, og det giver dig et tydeligt udgangspunkt, når du skal vælge, hvor den skal overtage fra basenheden og aflevere til diskanten.

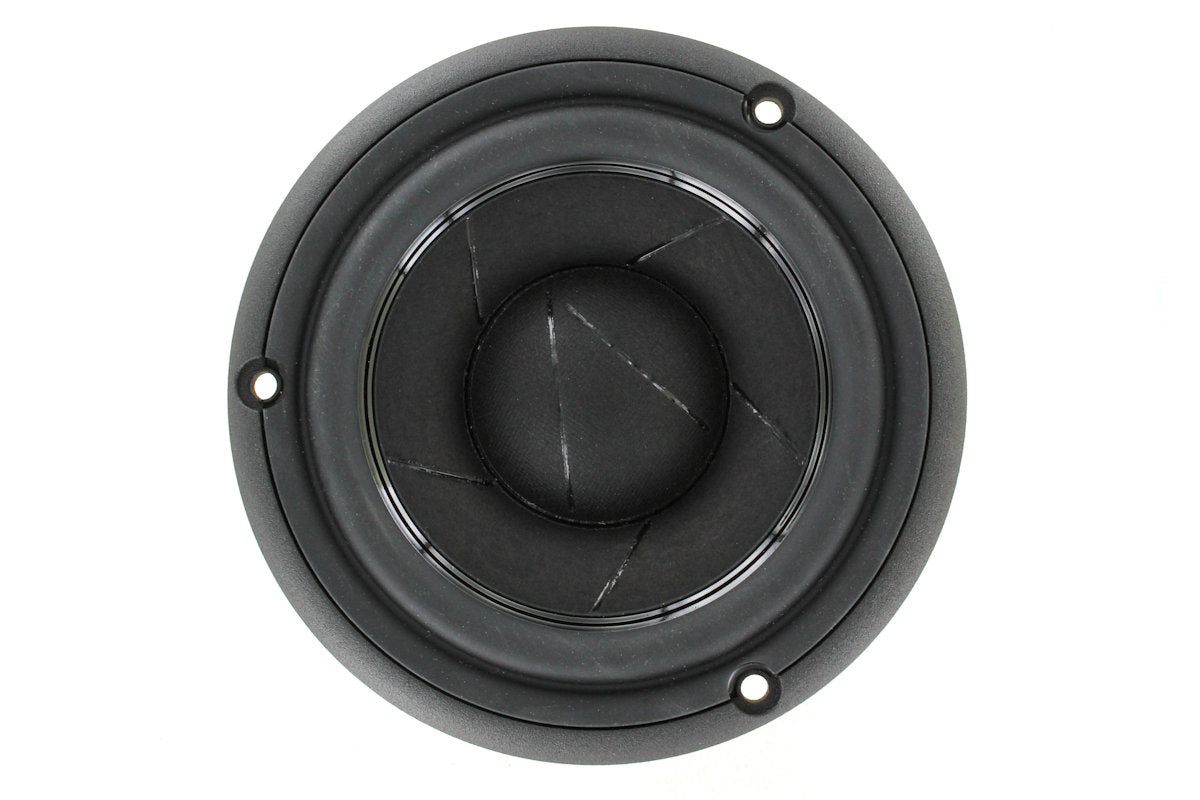

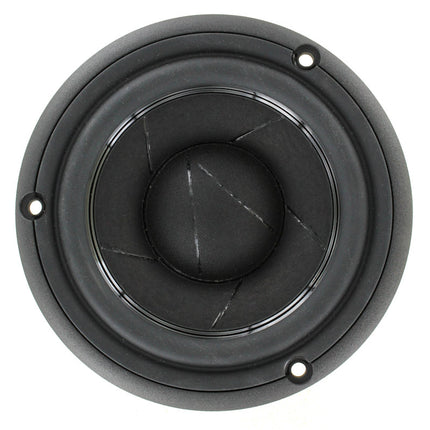

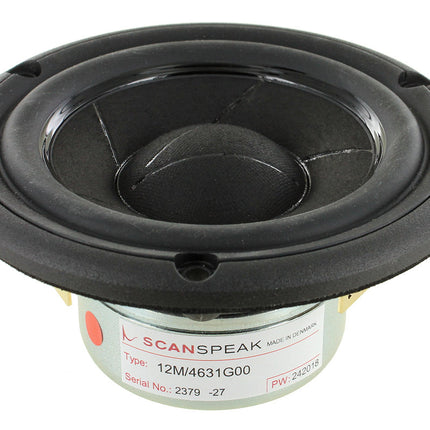

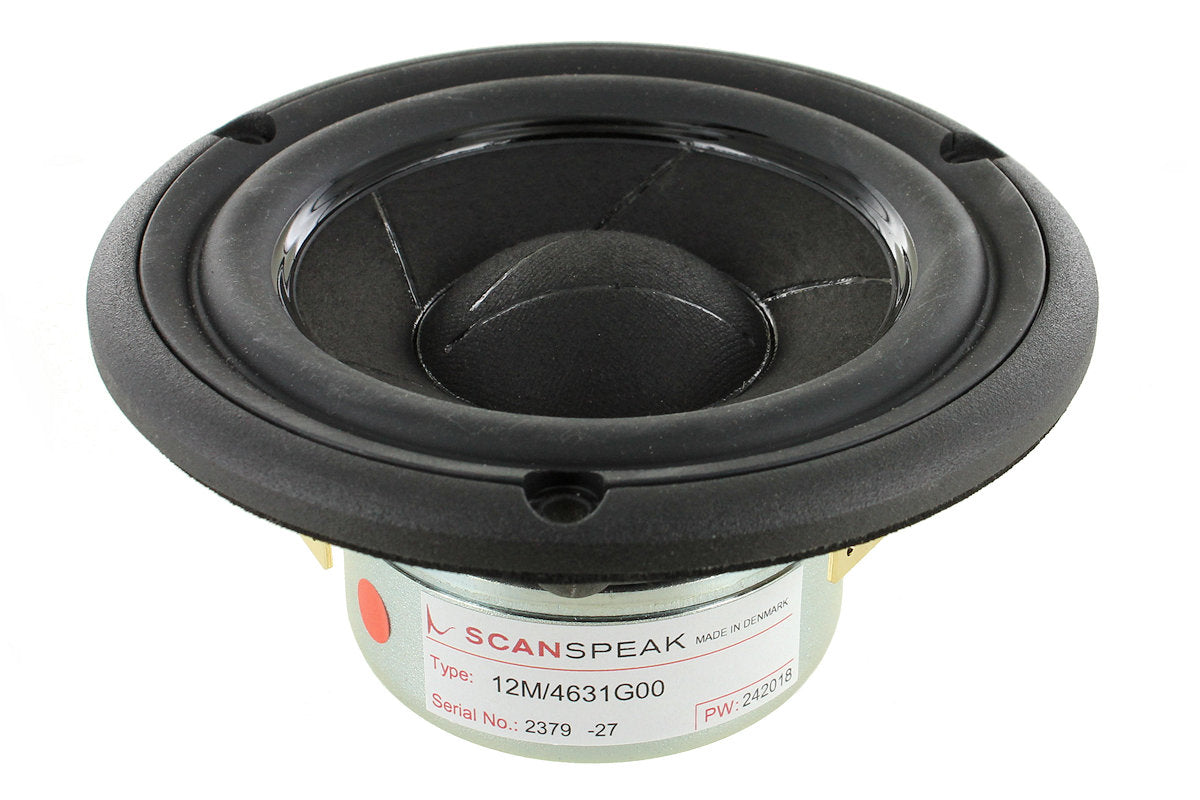

Papirmembranen med de limfyldte snit
Det, Revelator-mellemtonerne er kendt for, er membranen. Den er lavet af papir med snit, som er fyldt med dæmpende lim. Når en membran spiller kraftigt, kan den begynde at svinge ujævnt i sig selv i stedet for at bevæge sig som én samlet flade. Det kaldes membranopbrud, og det kan farve lyden. De limfyldte snit dæmper netop disse uønskede svingninger kraftigt.

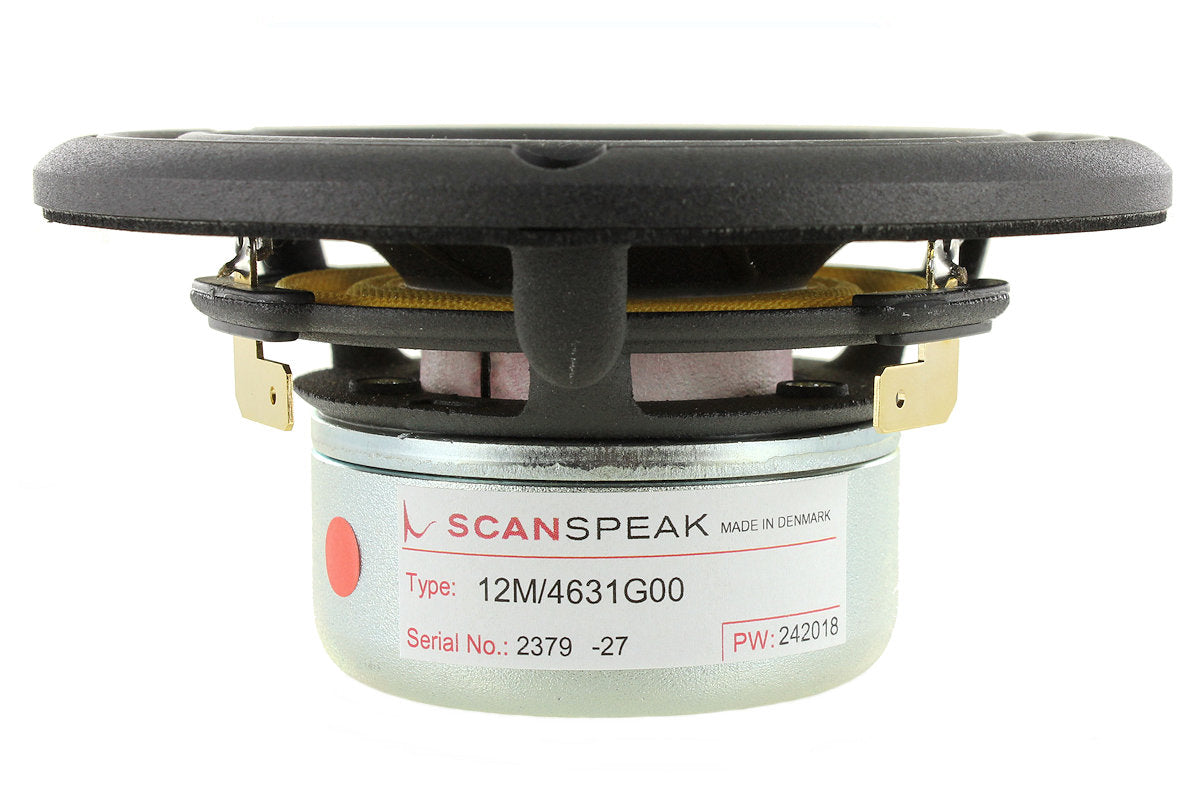

Membranen sidder i et ophæng, som Scan-Speak har udviklet med lavt tab og lineær bevægelse, og bagved arbejder en neodymmagnet. Scan-Speak fremhæver selv, at kombinationen gav et markant løft i klarhed i mellemtonen og en jævn frekvensgang. Producenten beskriver også Revelator-familien som en serie, der i mange år har været brugt i high end-højttalersystemer.
Et lille kammer under en liter – volumen er regnet ud for dig
En mellemtone skal have sit eget kammer inde i højttaleren, så basenhedens lufttryk ikke påvirker den. Her har den lille enhed en fordel: Scan-Speak har selv regnet et lukket kabinet på bare 0,8 liter ud. Vil du hellere arbejde med basrefleks, findes der også et forslag på 1,6 liter. Du kan bygge kammeret som en lille kasse inde i selve højttaleren. Fyld kammeret med lidt dæmpemateriale, så lyden bag membranen ikke kastes tilbage gennem den.
Sådan får mellemtonen bas og diskant med på holdet
Mellemtonen har en nominel impedans på 4 Ω. Impedansen er den modstand, enheden giver forstærkeren, og den har betydning, når du beregner delefilteret, der sender de rette toner til hver enhed. Et filter til en mellemtone skal både skære de dybe og de lyse toner fra, så det kræver lidt mere omhu end et almindeligt filter til to enheder. Med vores beregner til delefilter til trevejshøjttalere kan du finde komponentværdierne trin for trin.
Har du brug for en større mellemtone eller en anden impedans, rummer Revelator-serien mellemtoner på 15 og 18 cm, både til 4 Ω og 8 Ω, ligesom serien også byder på basenheder og diskanter, du kan sætte sammen til et samlet system.
