22 cm basenhed med aluminiumsmembran – fundamentet til dine egne store højttalere

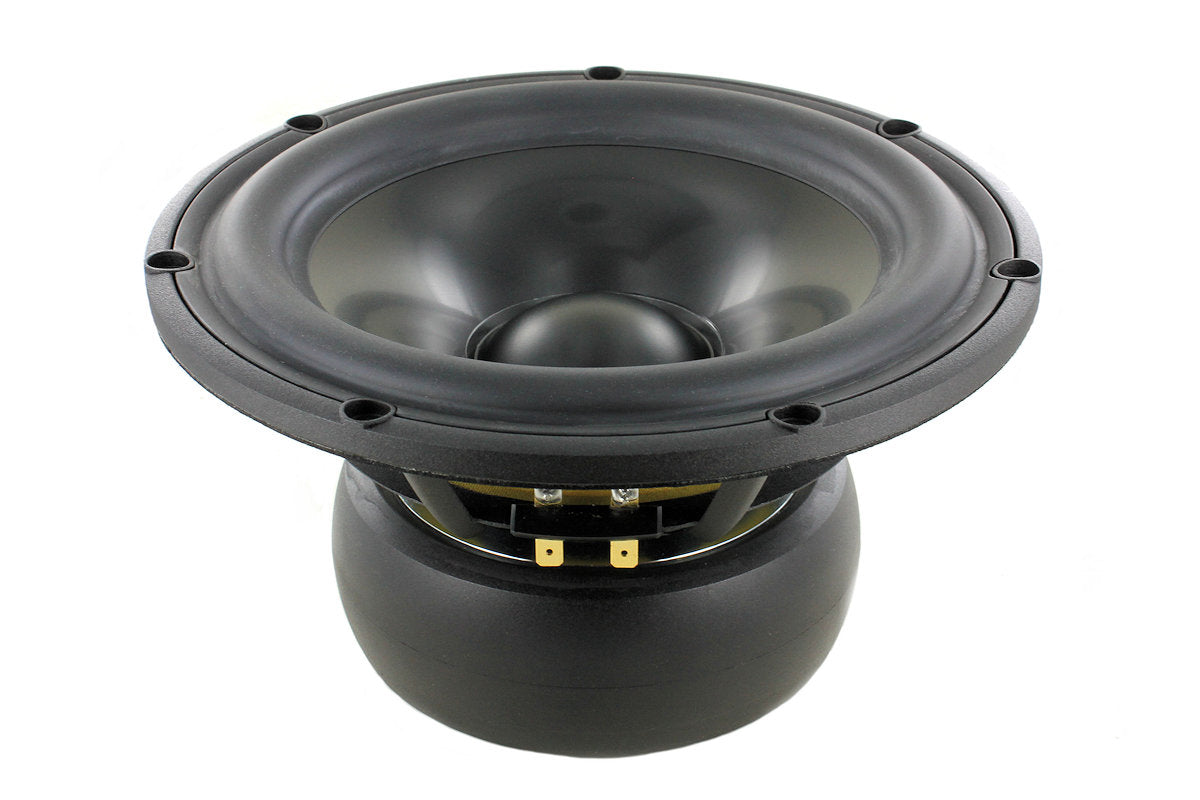

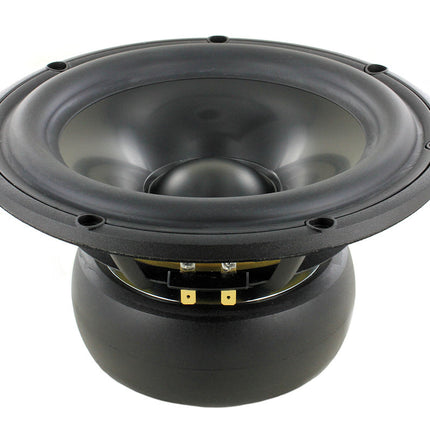

Drømmer du om højttalere med en dyb bas, som du selv har bygget? Scan-Speak Revelator 22W/8857T00 er en basenhed på 22 cm. Den tager sig af de dybe toner i din højttaler, mens en diskant og eventuelt en mellemtone klarer resten. Enheden kommer fra Scan-Speaks Revelator-familie, som producenten selv beskriver som en etableret standard i high end-højttalere gennem mange år.
Hjertet i enheden er en meget stiv membran af aluminium, drevet af en ferritmagnet. Scan-Speak forklarer, at membranen arbejder som et stempel over et bredt frekvensområde. Den bevæger sig altså frem og tilbage som én fast flade i stedet for at bøje sig. Sammen med et ophæng med lavt tab og Scan-Speaks patenterede Symmetrical Drive giver det ifølge producenten meget lav forvrængning, en jævn frekvensgang og en flot gengivelse af hurtige anslag, f.eks. en stortromme eller en knipset bas.
Kabinetmålene har Scan-Speak regnet ud for dig
Det sværeste ved en basenhed er ofte at finde den rigtige størrelse kasse. Her har Scan-Speak gjort forarbejdet og lagt to forslag frem:
-
Lukket kabinet: En tæt kasse uden åbninger på 22 liter. Det er den mest kompakte og enkle løsning at bygge.
-
Basrefleks: En kasse på 39 liter med et rør, der udnytter luften i kabinettet til at forstærke de dybeste toner. Ifølge Scan-Speaks beregning rækker bassen her ned til 33 Hz, før den begynder at falde af.
Literne angiver luften inde i kassen. Med vores beregner til kabinetvolumen og skæreliste kan du omsætte dem til konkrete plademål, du kan tage med til tømmerhandlen. Vælger du basrefleks, finder du det rør, kassen skal have, blandt vores basrefleksrør.
Byg hele højttaleren med enheder fra Revelator-familien
Basenheden spiller op til 3000 Hz. Derfor skal den have selskab af en diskant og eventuelt en mellemtone. Et delefilter fordeler tonerne, så hver enhed kun får det, den er bygget til. Revelator-familien rummer både mellemtoner og diskanter, så du kan holde hele højttaleren i samme serie. Enheden har en nominel impedans på 8 Ω, og det er den værdi, du skal regne med, når du dimensionerer filteret. Skal der en mellemtone med, hjælper vores guide til 3-vejs delefilter dig i gang.
Leder du efter en anden udgave i samme størrelse, rummer serien også 22W/8851T00 med lidt højere følsomhed. Den fås desuden som 22W/4851T00 med lavere impedans.
