Ringradiator på 26 mm – diskanten til dit næste højttalerprojekt

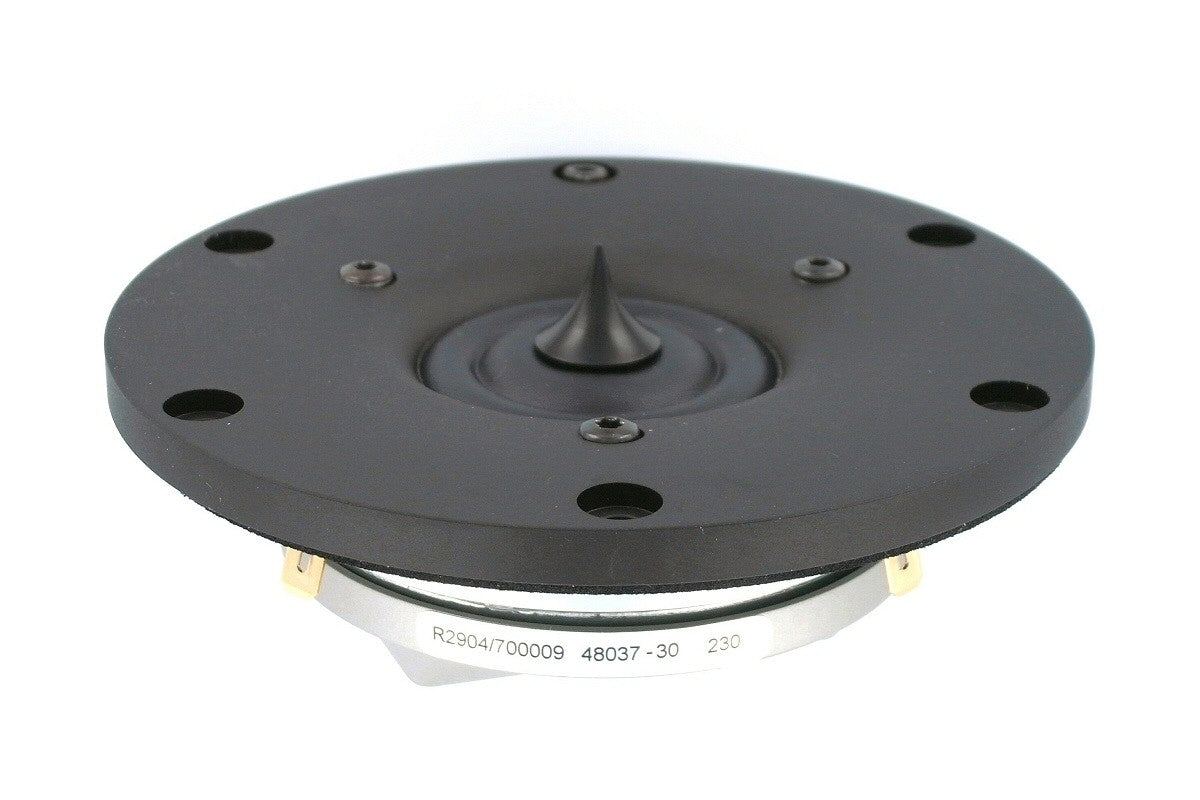

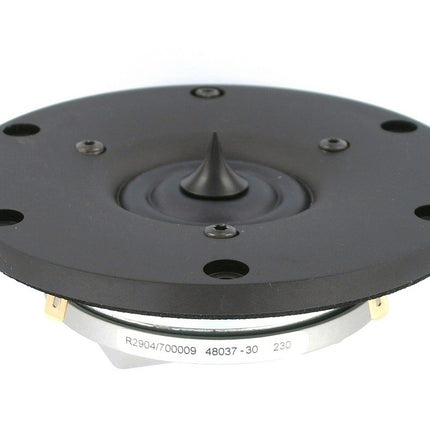

Drømmer du om at bygge højttalere med en diskant fra Scan-Speaks high end-hylde? Revelator R2904/700009 er en diskant (tweeter) på 26 mm fra Scan-Speaks Revelator-familie. Familien har i mange år siddet i high end-højttalere. Diskanten spiller de lyse toner, f.eks. bækkener og strygernes overtoner, og en basenhed klarer resten. Sætter du den sammen med en basenhed og et delefilter, har du grundstenen til en 2-vejs højttaler, som du selv har bygget fra bunden.
Ringradiator i stedet for klassisk kalot
De fleste diskanter har en kalot, som er en lille hvælvet kuppel, der bevæger sig frem og tilbage. R2904/700009 er i stedet en ringradiator. Scan-Speak fremhæver selv, at ringradiatoren gør op med nogle af de kompromisser, der følger med kalotdiskanter.
Diskanten har et stort, ringformet neodymmagnetsystem, og kamrene er formet, så luftstrømmen er optimeret. Scan-Speak har lavet disse forbedringer for at holde forvrængningen nede og mindske effektkompression. Effektkompression betyder, at en enhed mister lidt af sin styrke, når svingspolen bliver varm ved højt lydniveau.
Høj følsomhed giver dig råderum i delefilteret
Følsomhed fortæller, hvor kraftigt en enhed spiller ved et bestemt signal fra forstærkeren. Med 94,5 dB ligger diskanten højere end de fleste mellemtoner og basenheder i Revelator-familien. Det er en fordel for dig, når du bygger. Du kan dæmpe en diskant, så den passer til en basenhed, men en for svag diskant kan du ikke hæve i et passivt filter. Læs, hvordan du dæmper en diskant med et par modstande.
Sådan bygger du den ind i en 2-vejs højttaler

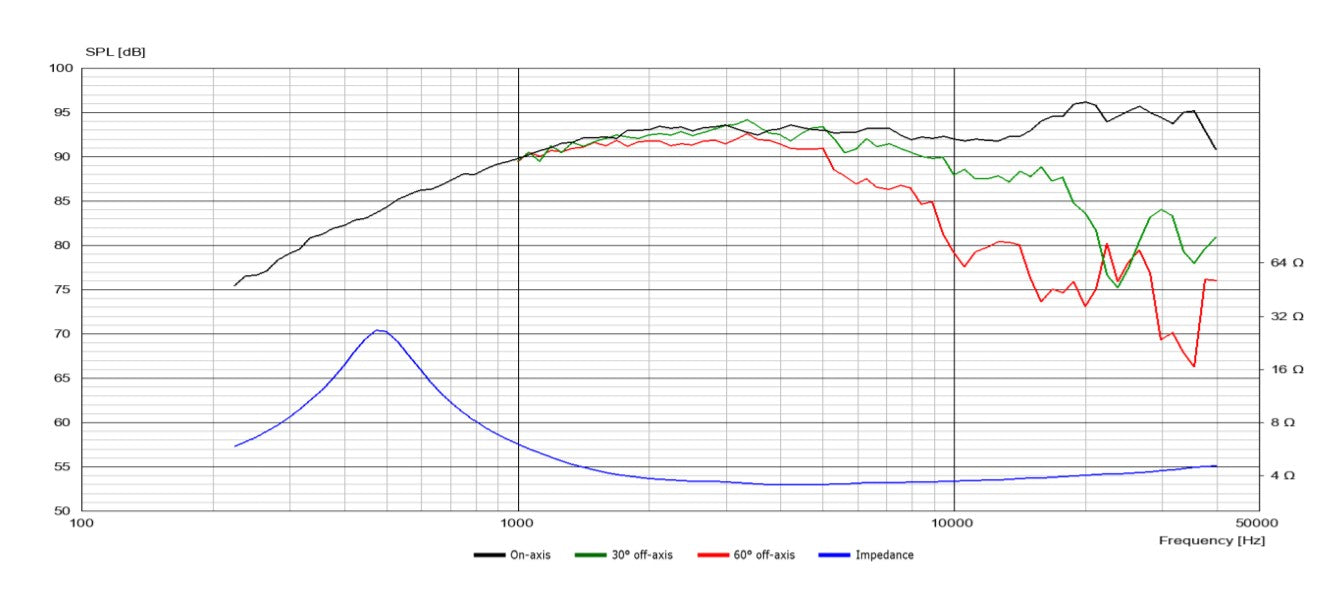

Diskanten skal kun have de lyse toner, og det sørger delefilteret for. Scan-Speak opgiver frekvensområdet til 2500-30000 Hz, så filteret skal holde de dybere toner væk fra diskanten. Enheden har en nominel impedans på 4 Ω. Impedansen er den elektriske modstand, forstærkeren ser, og du skal bruge tallet, når du regner filteret ud. Med vores beregner til 2-vejs delefilter får du komponentværdierne. Spoler, kondensatorer og modstande finder du blandt vores delefilterkomponenter.
Revelator-familien rummer enheder i mange størrelser
Denne udgave har sort frontplade. Vil du have et alternativ i samme størrelse, findes der også D2904-modeller i serien med samme følsomhed, men med en lavere maks. effekt på 150 W. Familien går fra diskanter til store basenheder. Du kan derfor bygge alt fra en kompakt 2-vejs højttaler til et stort flervejssystem med enheder fra samme serie.
