DoomBox TNT Selvbyg Højttaler - Kraftig og Dyb Bas

DoomBox TNT er oplagt hvis du ønsker dyb bas uden det fylder alt for meget, og det stadig kan spille op til en fest.

Hertil er den super simpel at opbygge ved der ikke er delefilter, samt forstærkeren har alt sammenbygget i forhold til signalvejen.

Igennem den effektive S220H forstærker har du lavt varme tab og dermed effektiv overfor batteri drift, men siden den kan levere så meget effekt til højttalerne bliver det til trods for den super gode virkningsgrad løber det alligevel op i 18 ampere i max strøm og derfor skal du overveje en god størrelse til dine batterier.

Højttalerenhederne er fra Earthquake-sounds TNT serie som har et fedt punch og dejlig dyb bas. Hertil er de vandafvisende og oplagte til at tage med på festival.

Det give et super simpelt system hvor du blot forbinder hver højttaler til en udgang og montere dem i kassen, ingen lodning eller delefilter beregning.

I billedet er der en sikring monteret ved plus polen på det ene batteri som jeg vil anbefale at sætte til 20 til 30 ampere. Det kaldes en fladsikring og her kan du købe både holder og sikring hos T.Hansen hvor det er også er oplagt at købe batterierne.

Laderen vist er en Branford batterilader der kan lade med 24volt og købes hos Harald Nyborg

I fest gear skal du regne med et forbrug fra batteriet på 4,5ah, som vil sige 1stk 45ah batteri vil være spist på ca 10 timer, derfor skal der 2stk batterier i serie, først og fremmest for at give forstærkeren en spænding på 24volt i alt og det vil samtidig medføre at opnå den samme lydstyrke på en lavere strøm fra hvert batteri og dermed fordoble spille tiden samt opnå højere max SPL når man ønsker det. Ønsker du flere dages spilletid vil du skulle bruge større batterier, med 90ah batterier vil du yderligere fordoble spilletiden.

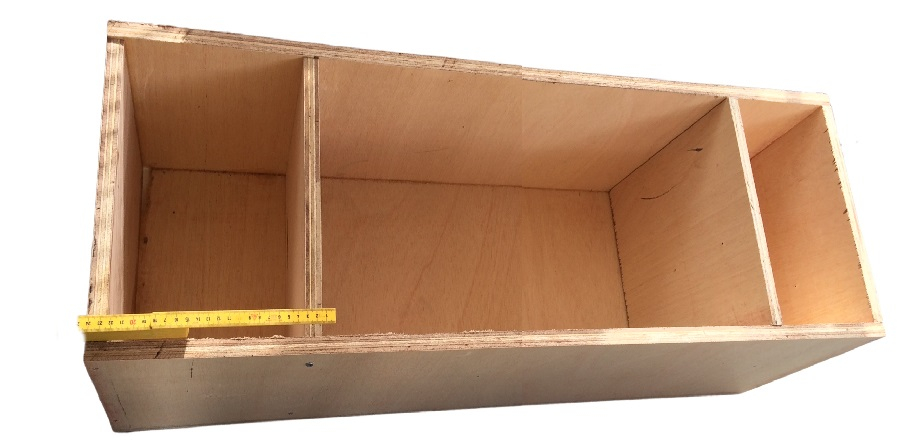

Kassen skal inddeles i rum som vist i tegningen nedenfor. De 2stk T-693 højttalere kan dele rum hvis du ønsker en anden opbygning, men det er vigtigt at subwooferen har sit eget rum, ellers vil den trække de 2 andre akustisk der vil få det hele til at lyde dårligt.

De 2 mellemvægge skal placeres så tæt på T-693 højttalerne som muligt for at give så meget plads som muligt til subwoofer enheden.

Dæmpeulden deles i 2 stykker der trækkes ud så det er løst som candyfloss og så stikkes det ind i rummet bag hver sin 6x9" højttaler, subwooferens kammer skal ikke ha dæmpeuld. Batterierne monteres helst i hver af de yderste kamre, men det er sjældent praktisk så det er nødvendigt at placere dem i subwooferens kammer. Vil du op og placere 2stk 90ah batterier i det kammer vil jeg anbefale at lave kassen tilsvarende større for ikke at tabe for meget bas i forhold til den volume de store batterier tager væk fra subwooferen.

Forstærkeren vil jeg anbefale at placere i det ene højttalerkammer i stedet for subwoofer kammeret. Det skyldes at der bliver så meget tryk i subwoofere kammeret at det kan komme til fløjte fra hullerne ved knapperne, der bliver virkelig flyttet noget luft.

Den ideele plade at lave den i er Birkefiner som er det typisk en fin PA højttaler er lavet i. Men det er en relativ dyr plade og lydmæssigt er en MDF plade minst lige så god. Så får den noget maling der beskytter den lidt er det et fint valg. Med det sagt er økonomien til det er Birkefiner en lettere plade udover at være mere vejrbestandig.

Tegningen er lavet udfra en pladetykkelse på 19mm, og her kan du gå ned til 15mm men jeg vil anbefale at montere afstivning i subwoofer kammeret imellem både top og bund, samt imellem de 2 mellemvægge for at ikke at det skal vibrerer for meget fra kabinettet.
