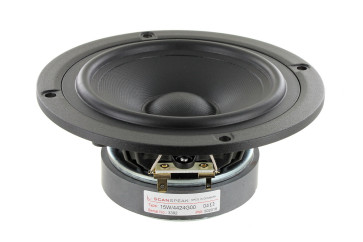

Scan-Speak 5" bas/mellemtone 15W/4424G00 højttalerenhed

Med denne 5" basenhed fra Scan Speaks discovery serie er det oplagt at lave en 2 vejs højttaler og den har gengivelse helt op til 10KHz uden slemme opbrud og dermed mulighed for at dele første orden eller bruge sammen med diskanter der kræver meget høj delefrekvens. Op til 5KHz er den meget stabil og her vil den ha en lavere forvrængning.

Denne enhed har stort set en identisk enhed i 8 ohm, den skal blot bruge et lidt mindre kabinet, men kan så tunes til at spille knapt så dybt.

Oplagt som mellemtone og ideel i 2,2 liter lukket kabinet hvor den vil ha en F3 på 162Hz

Til reolhøjttaler vil basrefleks være oplagt med 5,8liter og med Flared 50x185mm basrefleksport  og giver en F3 på 80Hz.

Siden basrefleksporten er 185mm lang kan det give udfordringer med designet, men mangler der dybde til at den kan være der kan den alternativt placeres i toppen.

Denne bas/mellemtone tilhøre Scan Speaks Discovery serie

Thiele-small data:

Impedans 4 ohm

DC modstand (Re) 3,1 ohm

Induktans (Le) 0,37 mH

Membran areal (Sd) 80 cm2

Svingspole diameter 25 mm

Svingspole højde 10,5 mm

Luftgab højde 5 mm

Xmax +- 2,8 mm

Total vægt 1 kg

Egenresonans (fs) 46 Hz

Følsomhed (2,83V/1m) 90,5 dB

Mekanisk Q (Qms) 3,26

Elektrisk Q (Qes) 0.26

Total Q (Qts) 0,24

Bevægelig masse (Mms) 7,9 g

Motor styrke (Bl) 5,2 Tm

Equivalent volumen (Vas) 13,8 ltr

Mekanisk stivhed (Cms) 1,51 mm/N

Mekanisk tab (Rms) 0,70 kg/s

Effekt (IEC) 60W

100 timers rms test effekt 120W

Hent databladet her
