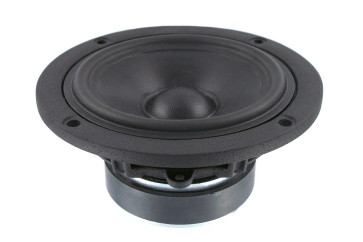

Scan-Speak 4" bas/mellemtone 12W/8524G00 højttalerenhed

Med denne 4" basenhed fra Scan Speaks discovery serie er det oplagt at lave en 2 vejs højttaler med en delefrekvense med op til 4000Hz for bedste resultat.

Denne enhed har stort set en identisk enhed i 4 ohm

Ønsker du laveste mulige tunning bør det give den 4,5liter med en basrefleks tunning på 62Hz, som vil resultere i en F3 på 68Hz. Dermed fin til en satelit højttaler

Til mellemtone brug vil jeg anbefale et trykkammer (lukket) på 1,7 liter som vil give en F3 på 128Hz

Denne bas/mellemtone tilhøre Scan Speaks Discovery serie

Thiele-small data:

Impedans 8 ohm

DC modstand (Re) 5,7 ohm

Induktans (Le) 0,6 mH

Membran areal (Sd) 59 cm2

Svingspole diameter 25 mm

Svingspole højde 10 mm

Luftgab højde 4 mm

Xmax +- 3 mm

Total vægt 1 kg

Egenresonans (fs) 52 Hz

Følsomhed (2,83V/1m) 86 dB

Mekanisk Q (Qms) 3,42

Elektrisk Q (Qes) 0.35

Total Q (Qts) 0,32

Bevægelig masse (Mms) 5,6 g

Motor styrke (Bl) 5,4 Tm

Equivalent volumen (Vas) 8,2 ltr

Mekanisk stivhed (Cms) 1,67 mm/N

Mekanisk tab (Rms) 0,54 kg/s

Effekt (IEC) 40W

100 timers rms test effekt 70W

Hent databladet her
