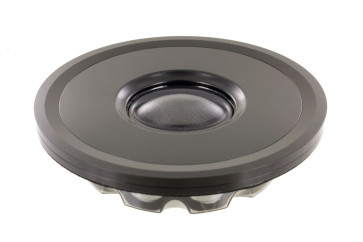

Scan-Speak Ellipticor 34mm dome D3404/552000

Ellipticor serien er den ultimative serie fra Scan-speak og denne diskant levere noget helt unikt ved at har den fantastisk lave forvrængning som hele denne serie tilbyder, men med en følsomhed på 97dB og en vedvarende RMS effekt (100timers test) på 180W og dermed et kæmpe overskud holde den lave forvrængning selv ved høje lydstyrker eller vedholde den naturtro gengivelse af et kraftigt Pianoanslag.

Linæeriteten ligger inden for 1dB fra 1700Hz til 18000Hz og kigger du på frekvenskurven kan se de udsvingninger der er, er meget graduelle som indikere en fantastisk stabil enhed der er et hyldest til den elipstiske udformning af denne enhed der giver den et uendeligt stort antal små Eigenmodes i stedet få nogle få som vil være mere hørbare.

Det vil være den diskant der bør overvejes til en 3 vejs højttaler sammen med 15" basenheden fra Ellipticor serien 38WE/8552T00

Den har bagkammer der giver den en lav egenresonans på 475Hz og det bagkammer er udført således det udligner reflektioner og resonanser som resultere i en flot lav forvrængning. AirCirc motor opbygningen som består af 10 stk individuelle neodymium magneter fremfor 1 stor magnet, er med til at optimere luftstrømningerne inde i kammeret. Denne forbedring af bagkammeret og de luftstrømninger samt det store kantophæng er meget af det der giver den sin flotte vokal performance.

Med den lave egenresonans kan den vedholde et flot resultat ned til 2500Hz og dermed som eksempel være diskant i en meget fin 2,5 vejs højttaler.

Her er et link til en test på denne enhed fra Voice Coil magazine

Thiele-small data

Impedans 4 ohm

DC modstand (RE) 3 ohm

Induktans (Le) 0,03 mH

Membran areal (Sd) 11,4 cm2

Svingspole diameter 28/39 mm

Svingspole højde 2,5 mm

Luftgab højde 3 mm

Xmax (p-p) 2 mm

Bevægelig masse vægt (MMS) 0,57 g

Egenresonans (Fs) 475 Hz

Følsomhed (2,83V/1m) 97 dB

Mekanisk Q (Qms) 5,25

Elektrisk Q (Qes) 0,63

Total Q (Qts) 0,57

Motor styrke (BL) 2,8 Tm

Effekt 100 timers test (IEC 18,4) 180 W

Lon term max power (IEC 18,2) 300 W

Netto vægt 0,75 kg

Hent databladet her fra Scan-Speak
