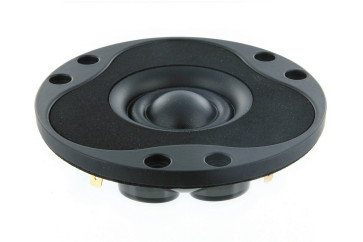

Scan-Speak Illuminator 1" dome D3004/662000

Illuminator serien er kendt for fantastisk vokal gengivelse og denne diskant er ingen undtagelse med overskud, linæeritet og gengivelse helt op forbi 30KHz.

Mønsteret på forsiden er et dæmpende gummilag som reducere diffraktionstab, og ser du på dens frekvenskurve som du finder i billederne kan du se at den har øget lineæritet i forhold til D3004/660000 og dens 30 graders off-axis response følger on-axis responsen super flot meget langt op i frekvens og der er ikke mange diskanter der følge den på det punkt, og lyttepositionen er dermed større end mange andre diskanter.

Den har bagkammer der giver den en lav egenresonans på 500Hz og det bagkammer er udført således det udligner reflektioner og resonanser som resultere i en flot lav forvrængning. AirCirc motor opbygningen som består af 6 stk individuelle neodymium magneter fremfor 1 stor magnet, er med til at optimere luftstrømningerne inde i kammeret. Denne forbedring af bagkammeret og de luftstrømninger samt det store kantophæng er meget af det der giver den sin flotte vokal performance.

Med den lave egenresonans kan den vedholde et flot resultat ned til 2500Hz og dermed som eksempel være diskant i en meget fin 2,5 vejs højttaler.

Thiele-small data

Impedans 4 ohm

DC modstand (RE) 3,9 ohm

Induktans (Le) 0,03 mH

Membran areal (Sd) 7 cm2

Svingspole diameter 26 mm

Svingspole højde 2 mm

Luftgab højde 2,5 mm

Xmax (p-p) 1,6 mm

Bevægelig masse vægt (MMS) 0,35 g

Egenresonans (Fs) 500 Hz

Følsomhed (2,83V/1m) 91,5 dB

Mekanisk Q (Qms) 3,79

Elektrisk Q (Qes) 0,62

Total Q (Qts) 0,54

Motor styrke (BL) 2,3 Tm

Effekt 100 timers test (IEC 18,4) 90 W

Lon term max power (IEC 18,2) 150 W

Netto vægt 0,3 kg

Hent databladet her fra Scan-Speak
