Subwoofer forslag SS30W

Dette subwoofer selvbyg forslag giver en præcis og dyb gengivelse, og den sort anodiseret aluminiums membran er til trods for sin gode evner i det dybe område, lavet så stabil at den kan spille lineært op over 1KHz og dermed en mulighed til selv en 3 vejs konstruktion.

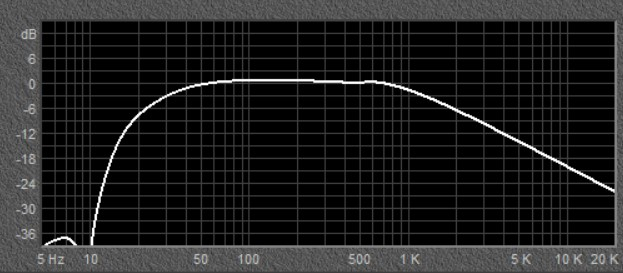

Basenhed er en Scan-Speak 30W/4558T00 som sammen med den passiv radiator Scan-Speak 30W/0-00-00 som tiltænkt at gå sammen og laver et kabinet på ca. 70 liter, får du en afgrundsdyb basgengivelse med nuance og præcision der ligger sig tæt op ad et lukket kabinet, og siden det er passiv radiator får du en følsomhed på 89dB som er ganske flot i betragtning af størrelse og det at der gengivelse ned til 20Hz med 81dB i følsomhed.

Med så blød en afrulning er det nemmere at forlænge den lineær respons nedad i frekvens igennem DSP og bevare en naturlig respons.

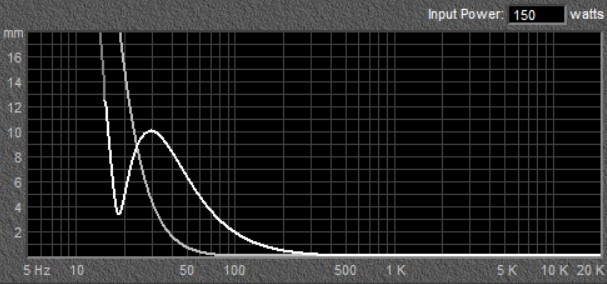

Til trods for den fine afrulning og dybe gengivelse er god kontrol over membranen.

Forstærker modulet SAM-300D fra Monacor er en god performer vi solgt igennem flere år og til at regne med. Den har mulighed for trinløs justering af fase, styrke og delefrekvens som er de justeringer der skal til for at lave en fin tilpasning til dine øvrige højttalere. En kasse bør bygges bag omkring forstærker modulet for at tætne, ellers kan der let opstå fløjte lyde ved knapper grundet trykket inde fra kassen. Hvis kassen laves med et indre mål der hedder 20 cm høj 25 cm bred og 8 cm i dybden er der fornuftigt med plads.

Dæmpemateriale er ikke nødvendigt men det er vigtigt at kassen er tæt.

Ønsker du at sætte subwooferen helt op imod et hjørne vil det give mening at placere basenhed og passiv radiator på de 2 sider der peger ind imod rummet, men der ud over er det ikke væsentligt hvilken side de bliver placeret på.

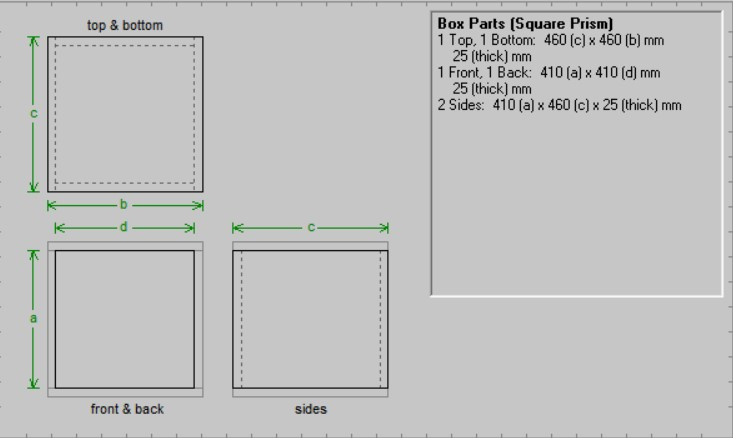

Her er et forslag til en kasse, men du kan sagtens ændre dimensionerne blot volumen på de ca 70 liter forbliver. Dimensionerne er baseret på 25mm MDF.
